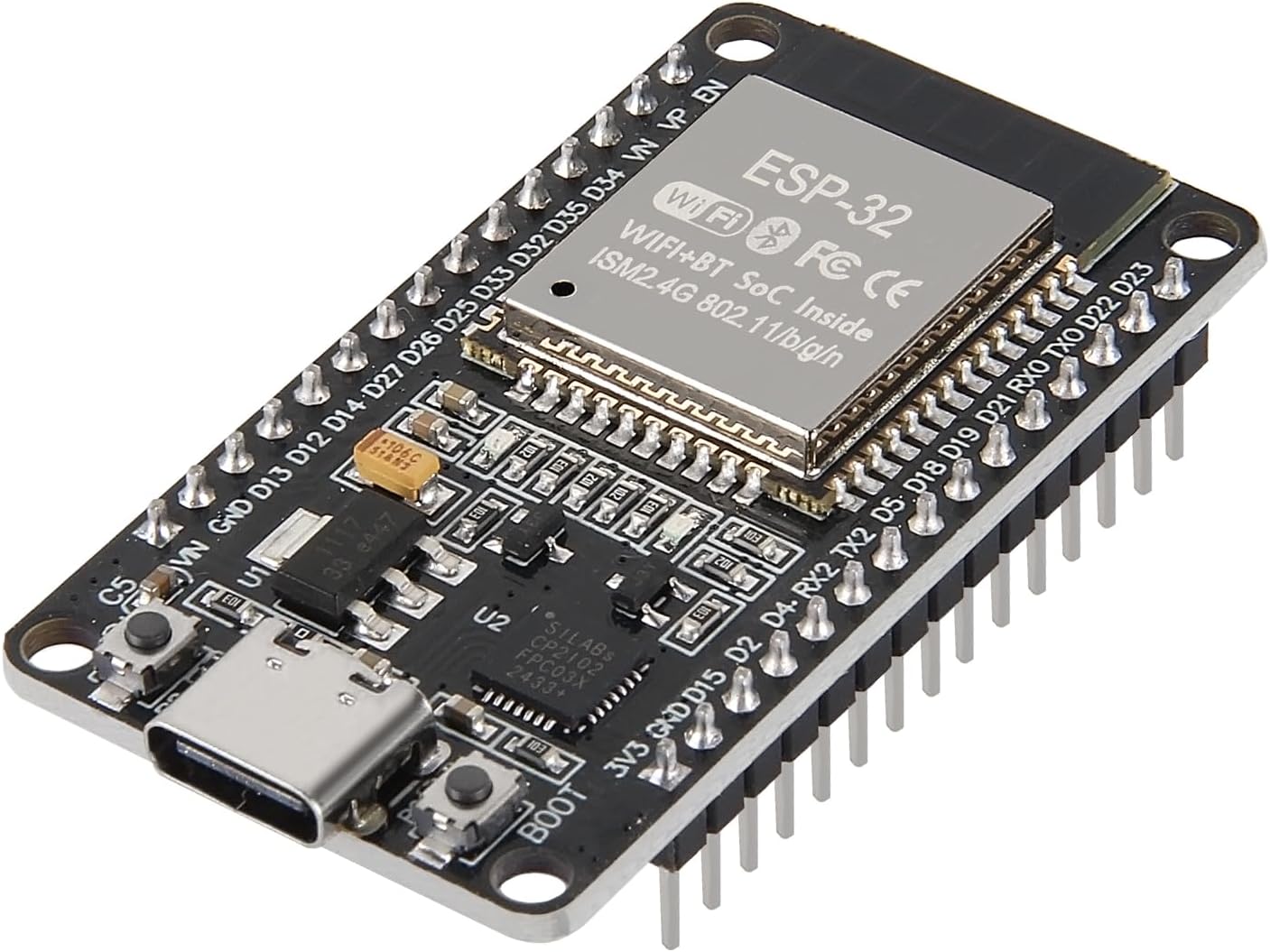

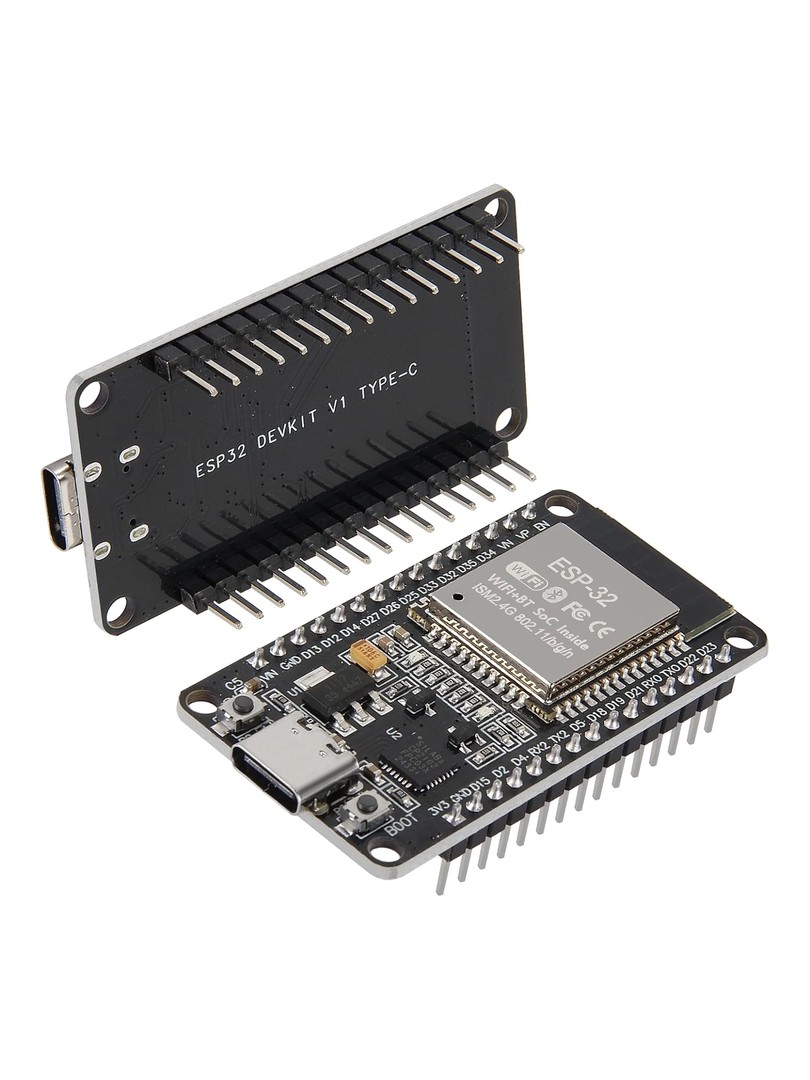

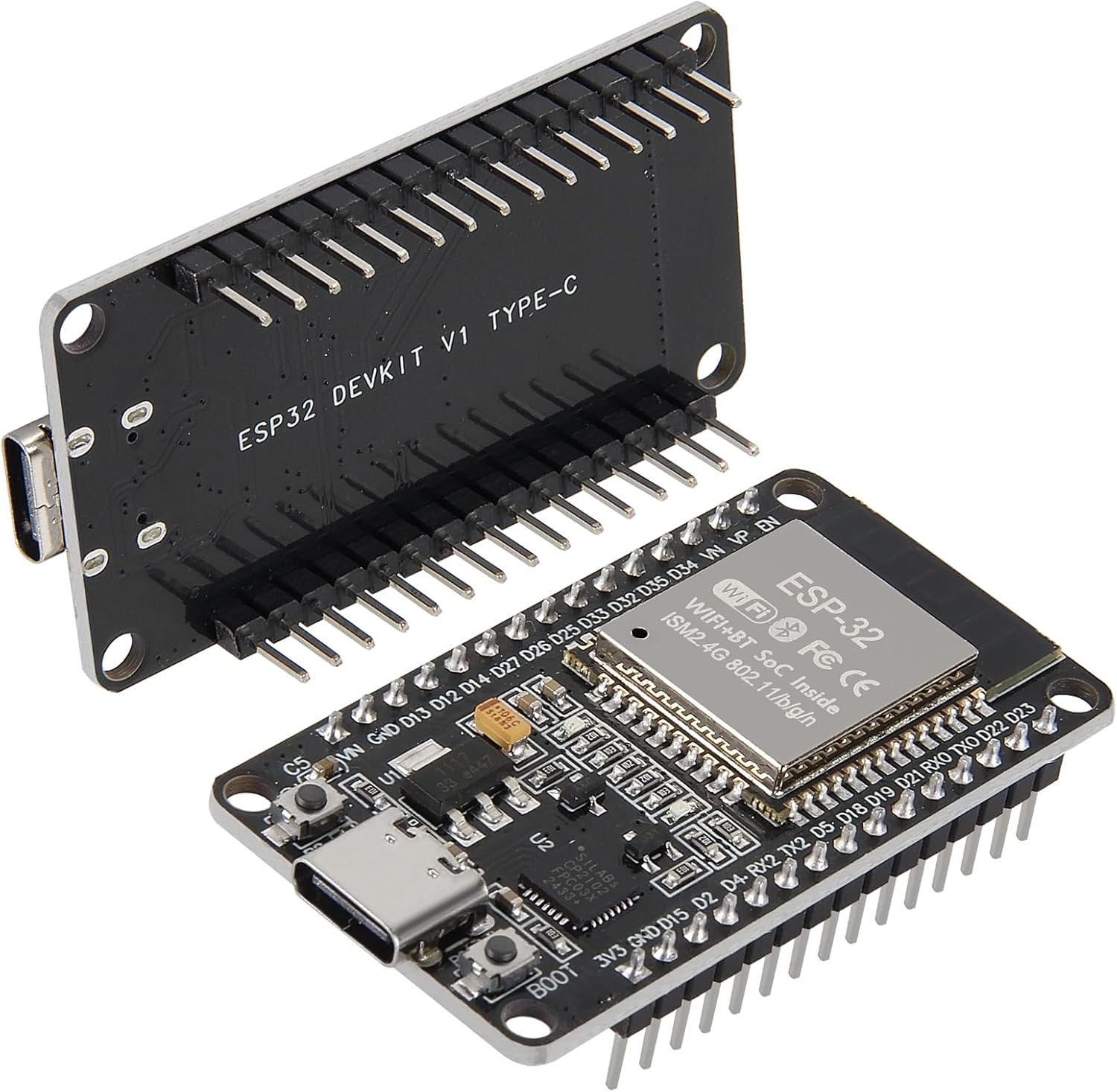

ProRock ESP32 WiFi Bluetooth Board ESP-WROOM-32 30-Pin CH340 USB-C 4MB

Moduł WiFi Bluetooth ESP32 ESP-WROOM-32 USB-C CH340 30-Pin 4MB Flash

ESP-WROOM-32 | Dual-core 240 MHz | 4 MB Flash | 512 KB SRAM | WiFi 2.4 GHz 802.11 b/g/n | Bluetooth Classic + BLE | USB Type-C | CH340 | 22 GPIO | 3.3 V

Moduł deweloperski ProRock ESP-WROOM-32 to uniwersalna płytka prototypowa z zintegrowanym układem ESP32, oferująca łączność bezprzewodową WiFi oraz Bluetooth w standardzie Classic i Low Energy. Wyposażona w interfejs USB Type-C i konwerter CH340, umożliwia szybkie programowanie oraz zasilanie z komputera.

Płytka przeznaczona jest dla projektów IoT, systemów wbudowanych oraz aplikacji bezprzewodowych wymagających stałe komunikacji w paśmie 2.4 GHz. Układ trzydziestu wyprowadzeń oraz przyciski Reset i Boot ułatwiają wgrywanie oprogramowania i pracę na płytce stykowej.

Główne cechy

• Moduł ESP-WROOM-32: zintegrowana antena, balun RF, wzmacniacze PA/LNA, filtry oraz zarządzanie zasilaniem
• Dwumodułowa łączność bezprzewodowa: obsługa WiFi oraz Bluetooth Classic i Bluetooth Low Energy w jednym układzie
• Tryby pracy WiFi: konfiguracja jako stacja (STA), punkt dostępowy (AP) lub jednocześnie obie funkcje (STA+AP)
• Zestaw interfejsów: obsługa protokołów UART, SPI, SDIO, I2C, PWM, I2S oraz podczerwieni IR
• Wbudowane czujniki: czujnik Halla, czujnik temperatury oraz czujnik dotykowy pojemnościowy

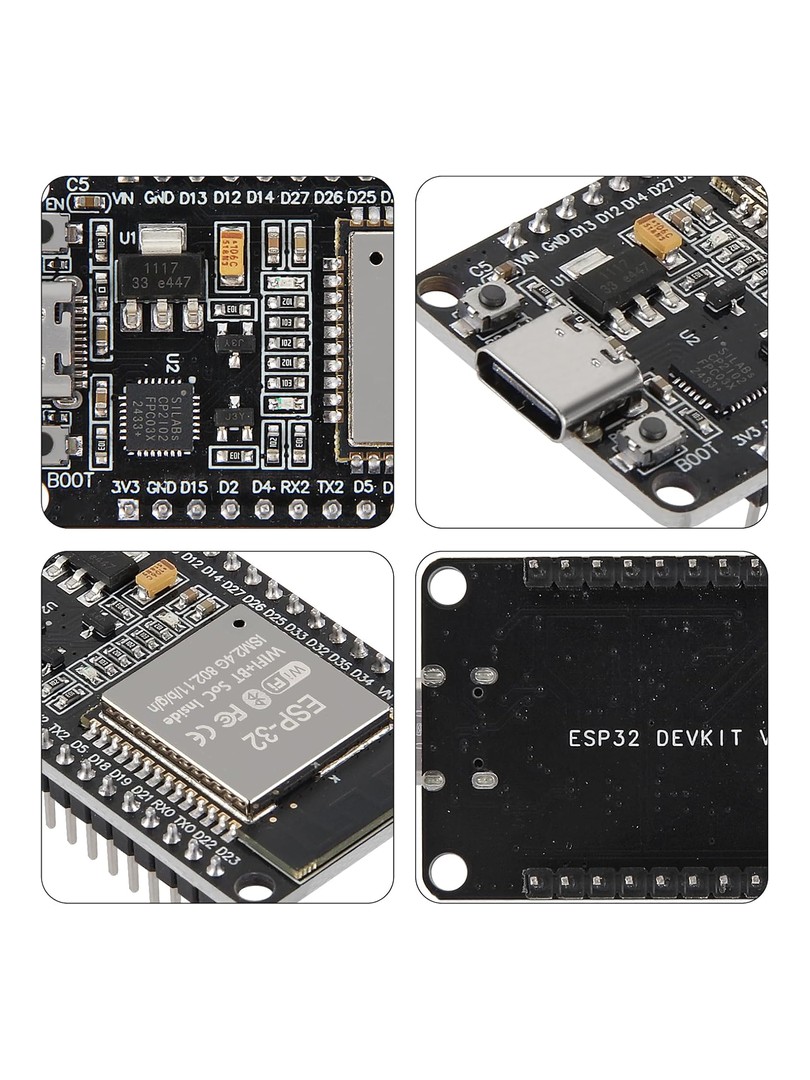

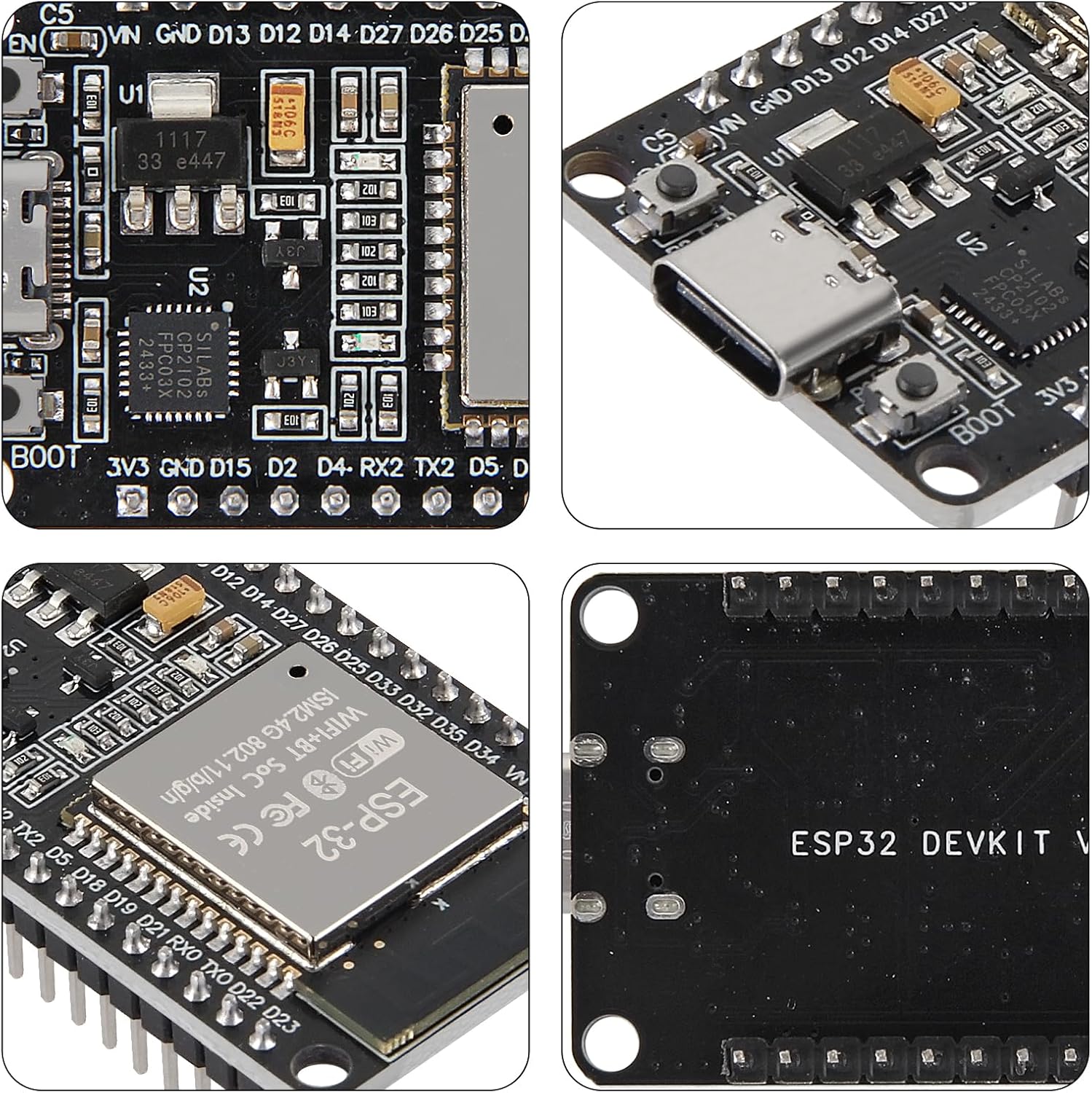

• Przyciski sterujące: dedykowane przyciski Boot i Reset umożliwiają wygodne wgrywanie firmware oraz restart układu
• Konwerter CH340: zapewnia komunikację USB-UART bez konieczności użycia zewnętrznych programatorów

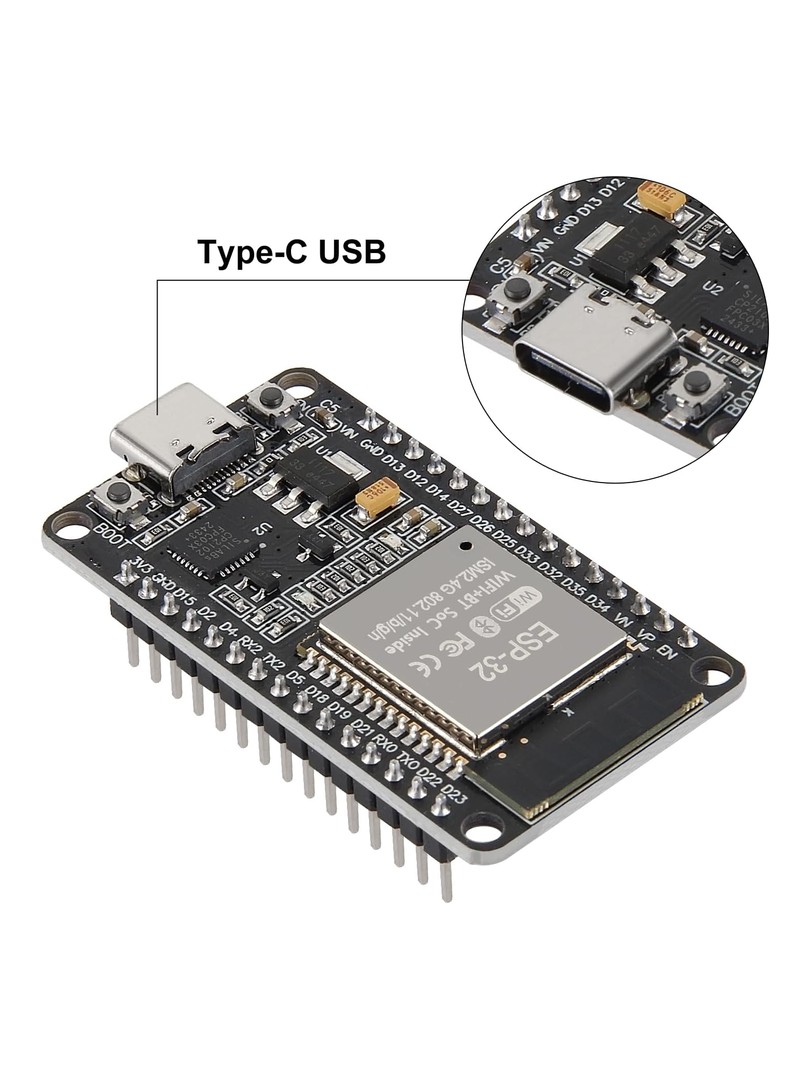

• USB Type-C: nowoczesny interfejs do zasilania i transmisji danych

Zasada działania

Moduł wykorzystuje dwurdzeniowy procesor ESP32 pracujący z częstotliwością do dwustu czterdziestu megaherców. Układ komunikuje się z komputerem poprzez konwerter CH340, który przekształca sygnały USB na protokół UART rozumiany przez mikrokontroler. Zasilanie dostarczane jest przez port USB Type-C lub wyprowadzenie 5V, a wewnętrzny stabilizator napięcia dostarcza trzy i trzy dziesiąte wolta do układu ESP32.

Pamięć Flash SPI przechowuje kod programu oraz dane użytkownika, natomiast pamięć SRAM służy jako pamięć operacyjna podczas wykonywania programu. Moduł radiowy obsługuje transmisję WiFi w standardzie 802.11 b/g/n oraz komunikację Bluetooth w obu trybach, umożliwiając jednoczesną pracę obu interfejsów bezprzewodowych.

Specyfikacja techniczna

• Moduł: ESP-WROOM-32 (ESP32 / ESP-32S)
• Procesor: dwurdzeniowy 32-bitowy, do 240 MHz
• Pamięć Flash SPI: 32 Mbit (4 MB)
• Pamięć SRAM: 512 KB
• Łączność bezprzewodowa: WiFi 802.11 b/g/n (2.4 GHz) + Bluetooth (Classic & BLE)
• Szyfrowanie: WPA / WPA2 / WPA2 Enterprise / WPS
• Interfejs USB: USB Type-C
• Konwerter USB-UART: CH340
• Napięcie robocze: 3.3 V
• Zasilanie: USB 5 V lub wyprowadzenie 5V (5.0–12 V)
• Pobór prądu: 300 mA przy 3.3 V
• Czujniki wbudowane: czujnik Halla, czujnik temperatury, czujnik dotykowy pojemnościowy
• Liczba portów GPIO: 22
• Temperatura pracy: -20 do 85 °C
• Układ wyprowadzeń: 30-pin

Uwagi

• W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika CH340G.
• Przed integracją w projekcie końcowym należy zweryfikować mapowanie pinów oraz wariant modułu.

Typowe zastosowania

• Urządzenia IoT oraz projekty inteligentnego domu
• Bezprzewodowe czujniki i rejestratory danych
• Bramki i kontrolery BLE/WiFi
• Edukacja, prototypowanie oraz rozwój systemów wbudowanych

Zawartość zestawu

• 1 × Moduł deweloperski ProRock ESP-WROOM-32 (ESP-32S) USB Type-C (30-pin)

Moduł ProRock ESP-WROOM-32 stanowi zestaw komponentów dla projektów wymagających łączności bezprzewodowej i rozbudowanych funkcji mikrokontrolera w kompaktowej formie. Dzięki wbudowanym interfejsom i czujnikom nadaje się zarówno do prototypowania, jak i zastosowań edukacyjnych.
