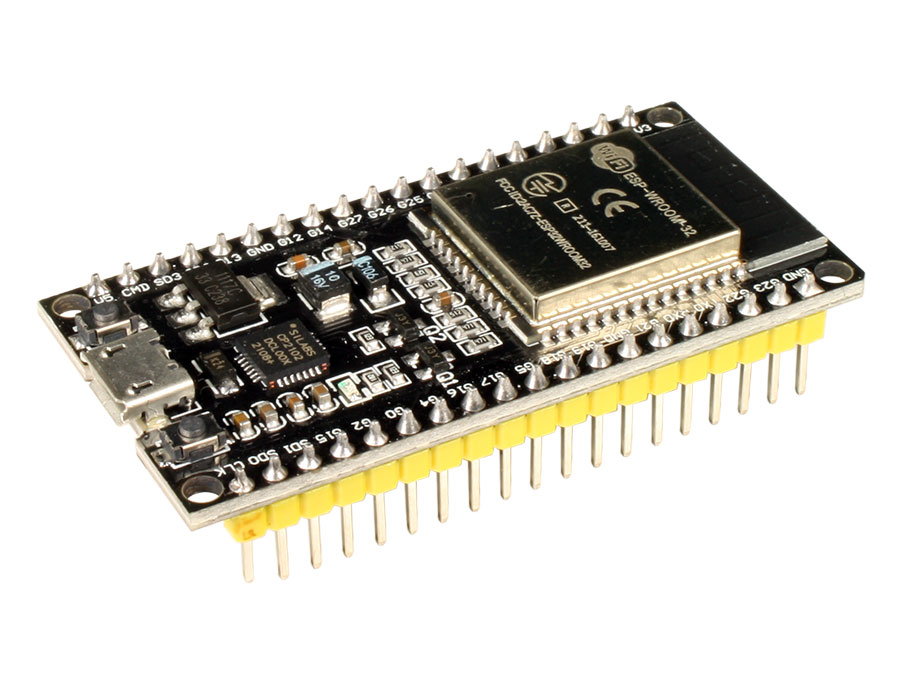

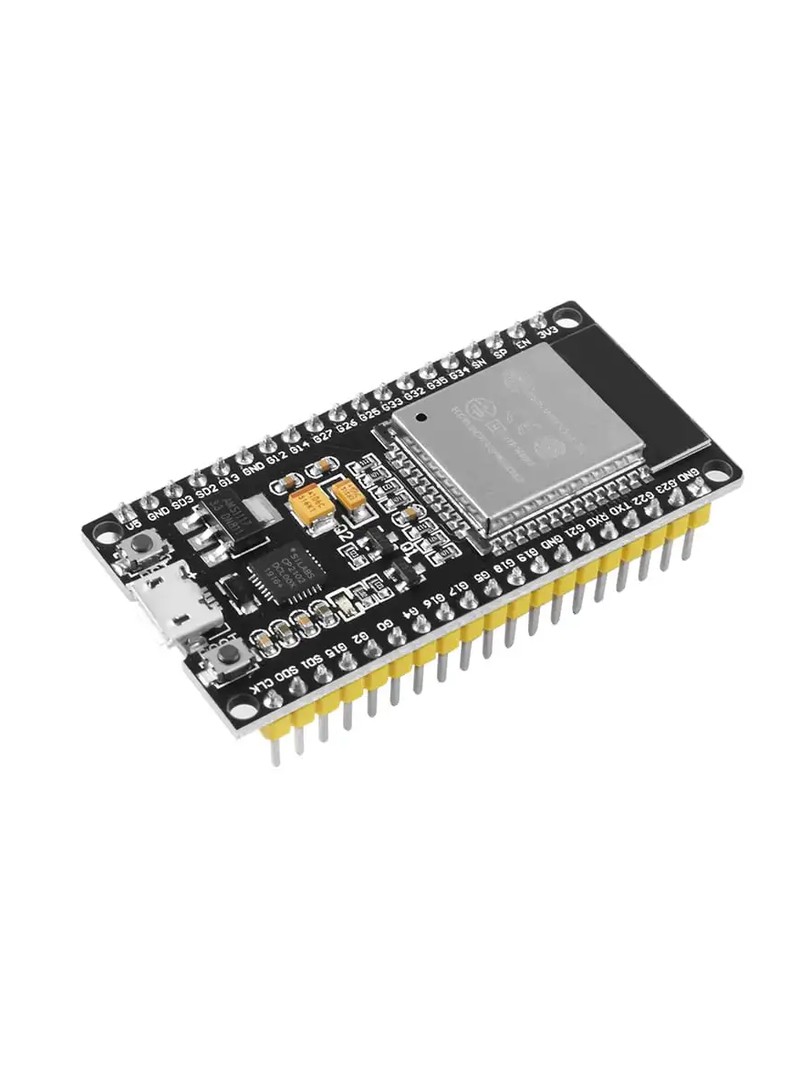

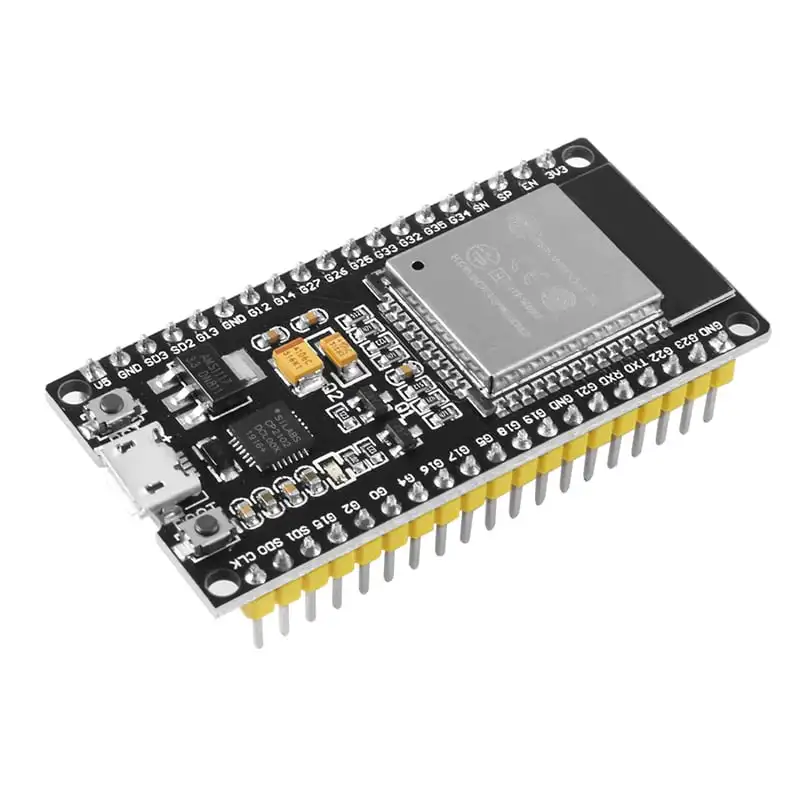

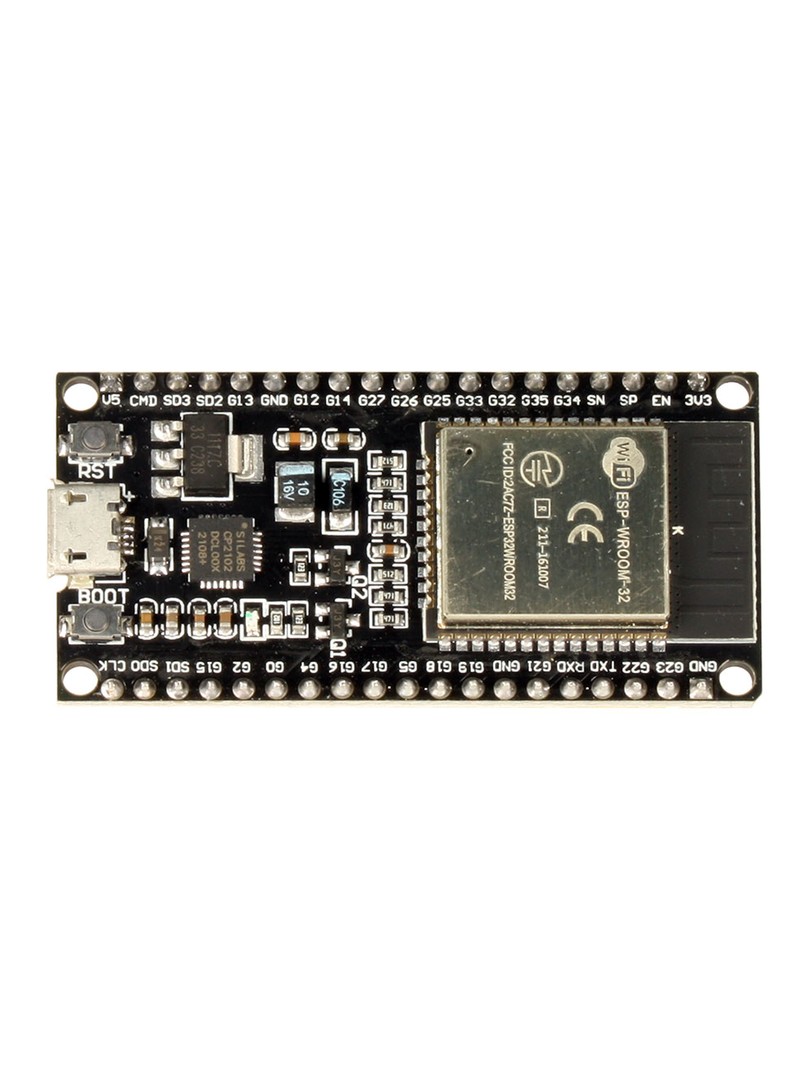

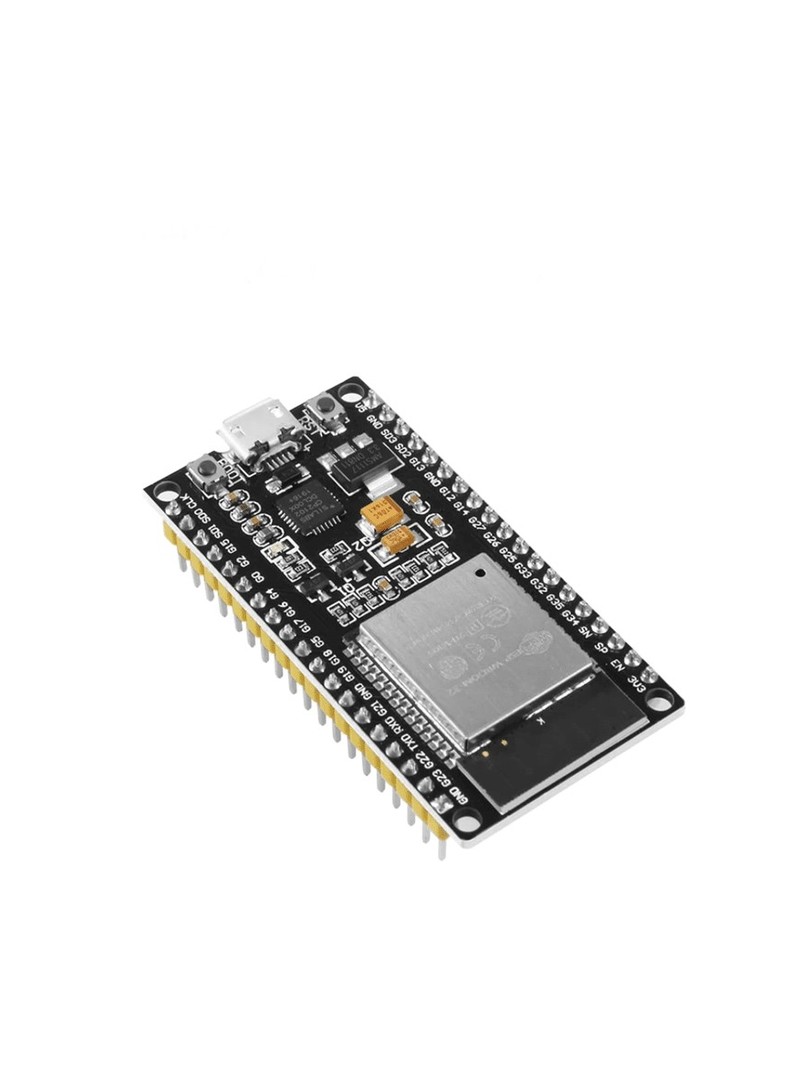

Płytka rozwojowa ProRock ESP-WROOM-32 to kompaktowy moduł ESP32 z wbudowanym WiFi i Bluetooth, przeznaczony do prototypowania urządzeń IoT, projektów wbudowanych oraz systemów sterowania bezprzewodowego. Wyposażona w interfejs USB Type-C i układ trzydziestu ośmiu pinów, oferuje szerszy dostęp do wyprowadzeń mikrokontrolera niż standardowe moduły, zachowując jednocześnie wąską konstrukcję kompatybilną z płytkami stykowymi.

Zintegrowane komponenty radiowe i układy zarządzania zasilaniem umożliwiają budowę działający aplikacji bezprzewodowych z możliwością skalowania projektu.

Główne cechy

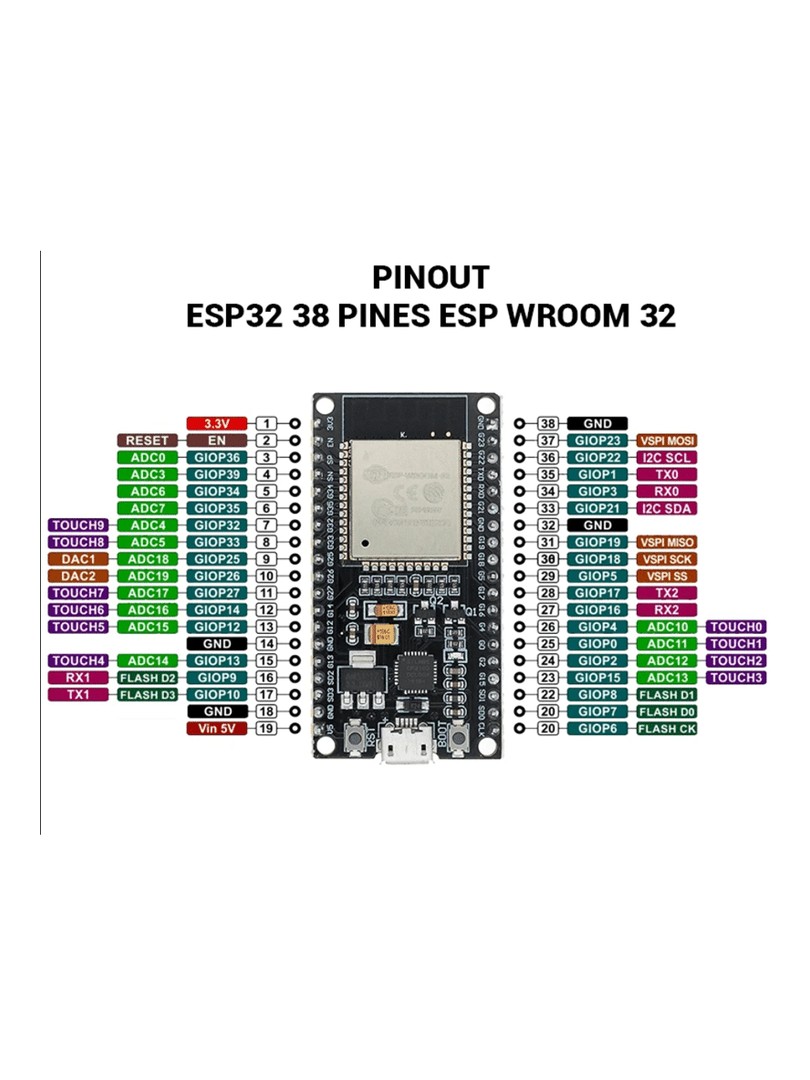

Układ trzydziestu ośmiu pinów: więcej wyprowadzeń i funkcji niż w typowych modułach, z wąską konstrukcją umożliwiającą montaż na płytce stykowej

Interfejs USB Type-C: wygodne połączenie do zasilania i programowania

Konwerter CH340 USB-UART: wbudowany układ komunikacji szeregowej do programowania i transmisji danych

Dwupasmowa łączność bezprzewodowa: obsługa WiFi i Bluetooth dla aplikacji IoT

Wielotrybowa praca WiFi: możliwość pracy w trybie stacji, punktu dostępowego lub obu jednocześnie

Zintegrowane komponenty RF: przełącznik antenowy, układ balansujący, wzmacniacze mocy i odbioru, filtry oraz zarządzanie zasilaniem

Specyfikacja techniczna

Moduł: ESP-WROOM-32

Typ płytki: płytka rozwojowa ESP32 38-pin

Łączność bezprzewodowa: WiFi 2.4 GHz + Bluetooth (Classic i BLE)

Technologia wykonania: 40 nm technologia niskoenergetyczna

Interfejs USB: USB Type-C

Układ USB-UART: CH340

Tryby pracy WiFi: STA / AP / STA + AP

Rozstaw pinów: 2.54 mm

Logika: 3.3V

Uwagi

W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika CH340G.

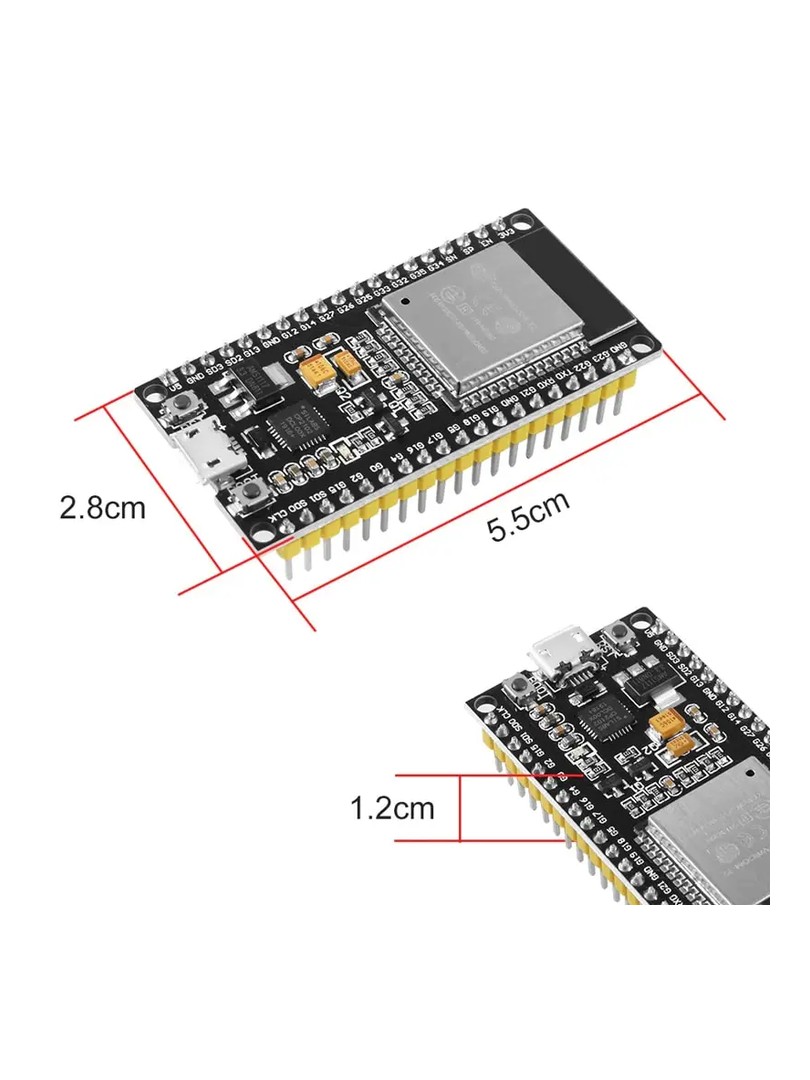

Możliwość montażu na płytce stykowej zależy od szerokości płytki — niektóre moduły mogą zajmować przestrzeń środkowego rowka.

Wyprowadzenia GPIO pracują z logiką 3.3V — nie należy podłączać napięcia 5V bezpośrednio do pinów GPIO.

Typowe zastosowania

Urządzenia IoT i projekty inteligentnego domu

Bezprzewodowe czujniki i węzły monitorujące

Sterowanie i automatyka przez Bluetooth

Edukacja, prototypowanie i rozwój systemów wbudowanych

Zawartość zestawu

1 × Płytka rozwojowa ProRock ESP-WROOM-32 (38-pin, USB Type-C)

Płytka rozwojowa ProRock ESP-WROOM-32 stanowi praktyczne rozwiązanie do tworzenia projektów wymagających łączności bezprzewodowej, łącząc wygodę nowoczesnego interfejsu USB Type-C z rozbudowanym zestawem wyprowadzeń GPIO.
