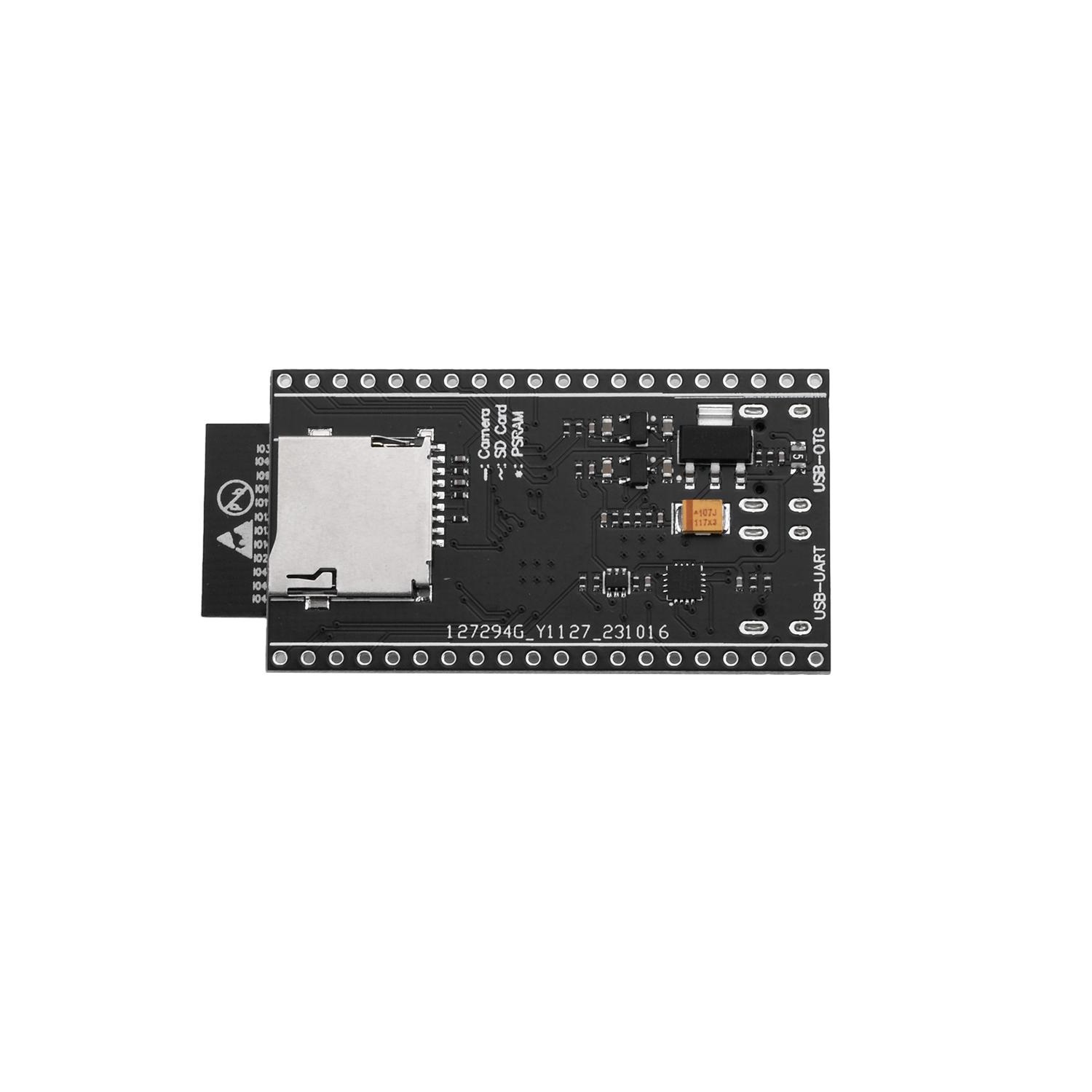

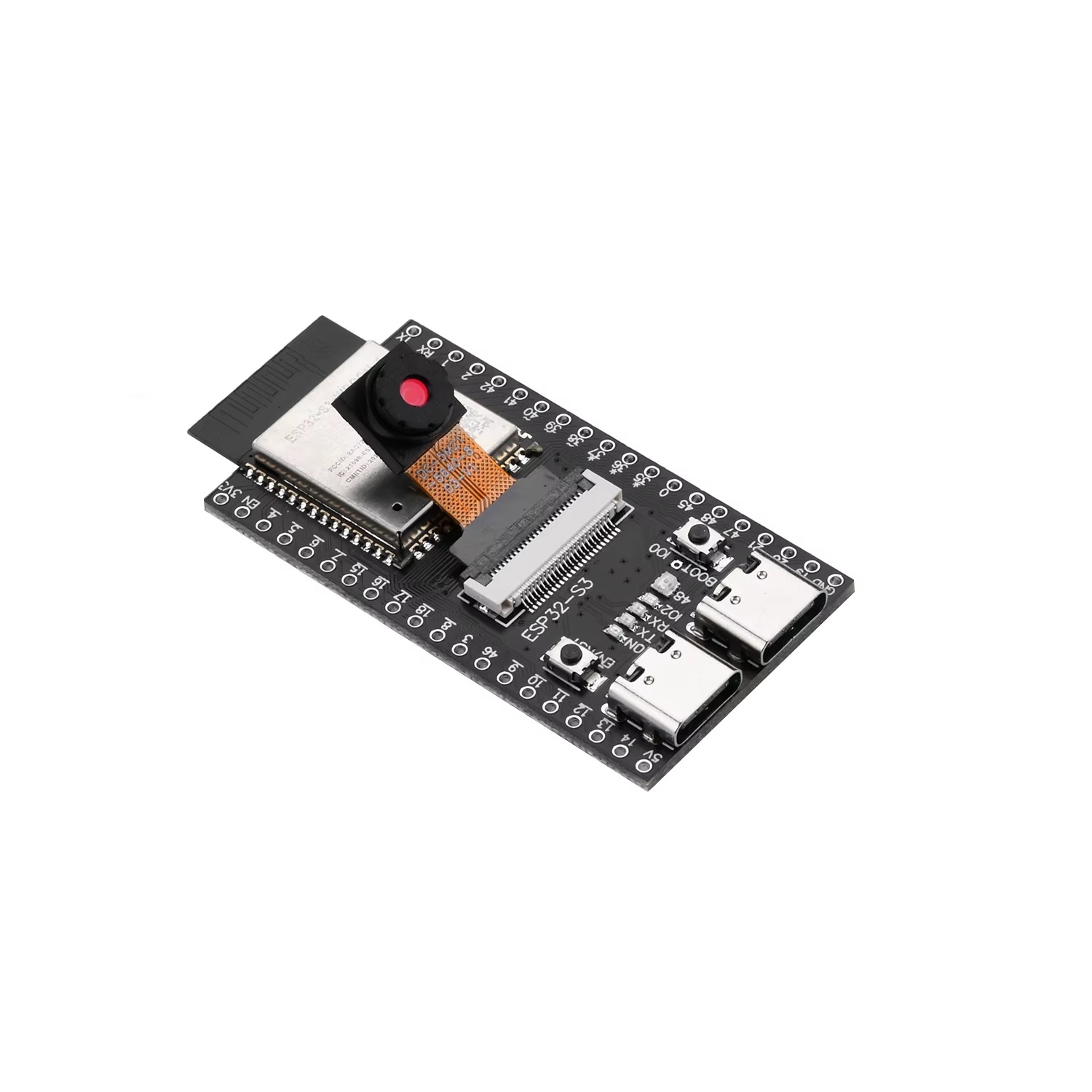

ProRock ESP32-S3 WROOM N16R8 płytka rozwojowa z kamerą OV5640

Płytka rozwojowa ProRock ESP32-S3 WROOM N16R8 z kamerą OV5640 – Wi-Fi, Bluetooth LE 5.0 i 8 MB pamięci PSRAM

Dwurdzeniowy procesor Xtensa LX7 o częstotliwości do 240 MHz | 16 MB pamięci Flash | 8 MB pamięci PSRAM | 45 pinów GPIO | Interfejsy kamery i wyświetlacza LCD

Płytka rozwojowa ProRock SP32-S3 WROOM N16R8 to wysokowydajna płytka rozwojowa IoT oparta na module ESP32-S3, wyposażona w dwurdzeniowy procesor Xtensa LX7 o częstotliwości do 240 MHz, 16 MB pamięci Flash, 8 MB pamięci PSRAM oraz szerokie możliwości łączności bezprzewodowej. Dzięki obsłudze Wi-Fi (IEEE 802.11 b/g/n) i Bluetooth LE 5.0/Mesh, a także wbudowanej kamerze OV5640 i interfejsowi kamery DVP, płytka ta idealnie nadaje się do bramek IoT, inteligentnych czujników, systemów wizji maszynowej, projektów multimedialnych oraz zastosowań przemysłowych. Szeroki zakres temperatur pracy oraz kompaktowa konstrukcja sprawiają, że nadaje się ona zarówno do użytku wewnątrz, jak i na zewnątrz.

Najważniejsze cechy:

• 1) Wydajny dwurdzeniowy procesor – 32-bitowy procesor Xtensa LX7 o częstotliwości do 240 MHz, przeznaczony do obsługi złożonych algorytmów i wielozadaniowości
• 2) Dwutrybowa łączność bezprzewodowa – Wi-Fi (IEEE 802.11 b/g/n, 2,4 GHz, do 150 Mb/s) + Bluetooth LE 5.0/Mesh ze wspólną anteną
• 3) Duża pojemność pamięci – 384 KB pamięci ROM, 512 KB pamięci SRAM, 16 KB pamięci RTCSRAM, 8 MB pamięci PSRAM oraz 16 MB pamięci Flash
• 4) Dołączona kamera OV5640 – interfejs kamery DVP 8-bitowy do 16-bitowego wraz z dołączoną kamerą OV5640 do projektów związanych z przechwytywaniem obrazu
• 5) Bogate interfejsy peryferyjne – 45 pinów GPIO, 2x 12-bitowe przetworniki analogowo-cyfrowe (20 kanałów), 4x SPI, 3x UART, 2x I2C, 2x I2S, USB OTG, interfejs LCD i wiele innych
• 6) Zaawansowane funkcje bezprzewodowe – różnorodność anten, 802.11mc FTM, obsługa zewnętrznego wzmacniacza mocy, rozszerzenia reklamowe
• 7) Niezawodność klasy przemysłowej – szeroki zakres temperatur roboczych od -40°C do 65°C
• 8) Kompaktowa konstrukcja – 57 mm x 28 mm z wbudowaną anteną na płytce drukowanej zapewniającą wysoką wydajność radiową
• 9) Bezpieczeństwo sprzętowe – zintegrowane mechanizmy zabezpieczeń spełniające rygorystyczne wymagania
• 10) Zaawansowane kontrolery – ogólny DMA (5 RX/5 TX), TWAI (zgodny z CAN 2.0), PWM diod LED (8 kanałów), piny GPIO z czujnikami pojemnościowymi

Dane techniczne:

Zaawansowane interfejsy peryferyjne:

Interfejsy cyfrowe:

• 4 x SPI
• 1 x interfejs LCD (8-bitowy/16-bitowy równoległy RGB, 8080, MOTO6800) – obsługuje RGB565, YUV422, YUV420, YUV411
• 1 x interfejs kamery DVP 8-bitowy do 16-bitowego
• 3 x UART
• 2 x I2C
• 2 x I2S
• 1 x RMT (TX/RX)
• 1 x licznik impulsów
• Kontroler PWM diod LED do 8 kanałów
• 1 x USB OTG pełnej prędkości
• 1 x kontroler szeregowy USB/JTAG
• 2 x MCPWM
• 1 x interfejs hosta SDIO (2 gniazda kart)
• Ogólny kontroler DMA (5 kanałów odbiorczych / 5 nadawczych)
• 1 x kontroler TWAI (zgodny z ISO11898-1, CAN 2.0)

Interfejsy analogowe:

• 2 x 12-bitowe przetworniki analogowo-cyfrowe typu SAR, do 20 kanałów
• 1 x czujnik temperatury
• 14 x wejść GPIO z czujnikami pojemnościowymi

Timer:

• 4 x 54-bitowy zegar ogólny
• 1 x 52-bitowy zegar systemowy

Funkcje bezprzewodowe:

Wi-Fi:

• Protokoły IEEE 802.11 b/g/n
• Szerokość pasma 20 MHz i 40 MHz w paśmie 2,4 GHz
• Tryb 1T1R z szybkością transmisji danych do 150 Mb/s
• Wireless Multimedia (WMM), agregacja ramek, natychmiastowe potwierdzenie blokowe
• 4 wirtualne interfejsy Wi-Fi
• Jednoczesne tryby promiscuous: stacja, SoftAP oraz stacja + SoftAP
• Dywersyfikacja antenowa, 802.11mc FTM, obsługa zewnętrznego wzmacniacza mocy

Bluetooth:

• Bluetooth LE 5.0 i Bluetooth Mesh
• Tryb dużej mocy (20 dBm, wspólny wzmacniacz mocy z Wi-Fi)
• Prędkości transmisji danych: 125 Kb/s, 500 Kb/s, 1 Mb/s, 2 Mb/s
• Rozszerzenia reklamowe, wiele zestawów reklam
• Algorytm wyboru kanału nr 2
• Wi-Fi i Bluetooth współistnieją, korzystając z tej samej anteny

Gdzie można to wykorzystać:

• Urządzenia IoT i bramki – łączność wieloprotokołowa dla inteligentnych aplikacji
• Inteligentne urządzenia gospodarstwa domowego – sterowanie Wi-Fi i Bluetooth dla podłączonych urządzeń
• Wizja maszynowa i moduły kamerowe – w zestawie kamera OV5640 do przechwytywania i przetwarzania obrazu
• Technologia noszona – tryby niskiego zużycia energii dla urządzeń zasilanych bateryjnie
• Przemysłowe systemy sterowania – szeroki zakres temperatur i niezawodne działanie
• Elektronika samochodowa – solidna konstrukcja do zastosowań w pojazdach
• Czujniki bezprzewodowe i odtwarzacze multimedialne – wszechstronne interfejsy do różnorodnych projektów
• Robotyka i projekty wbudowane – duża moc obliczeniowa i bogate wyposażenie peryferyjne

Ważne uwagi:

• Gdy ESP32-S3 skanuje w trybie stacji, kanał SoftAP zmienia się jednocześnie.
• Wi-Fi i Bluetooth korzystają z tej samej anteny, co upraszcza konstrukcję.
• Obsługuje wiele trybów niskiego poboru mocy dla aplikacji zasilanych bateryjnie.
• W zestawie znajdują się kamera i złącza pinowe – gotowe do natychmiastowego użycia.

Zawartość opakowania:

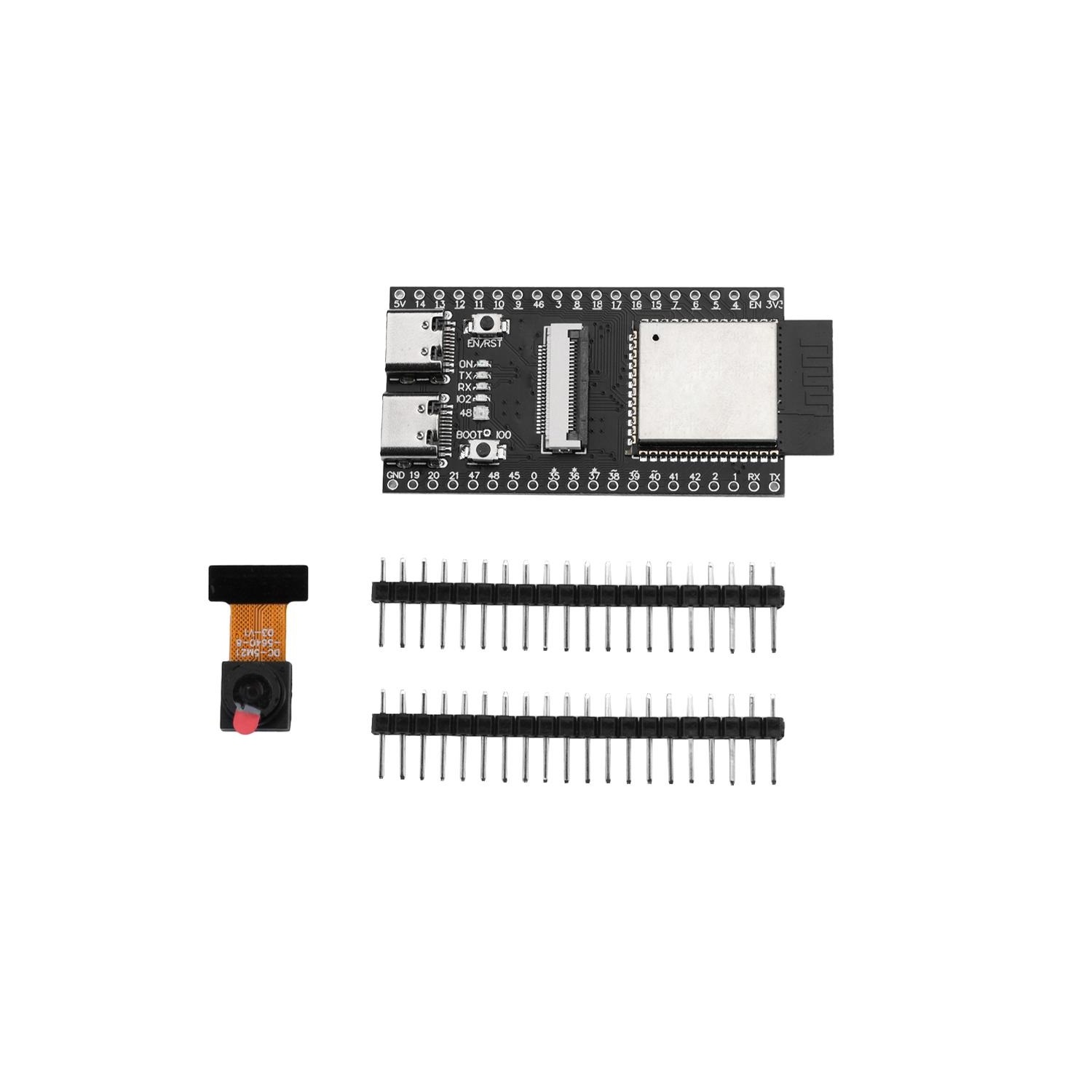

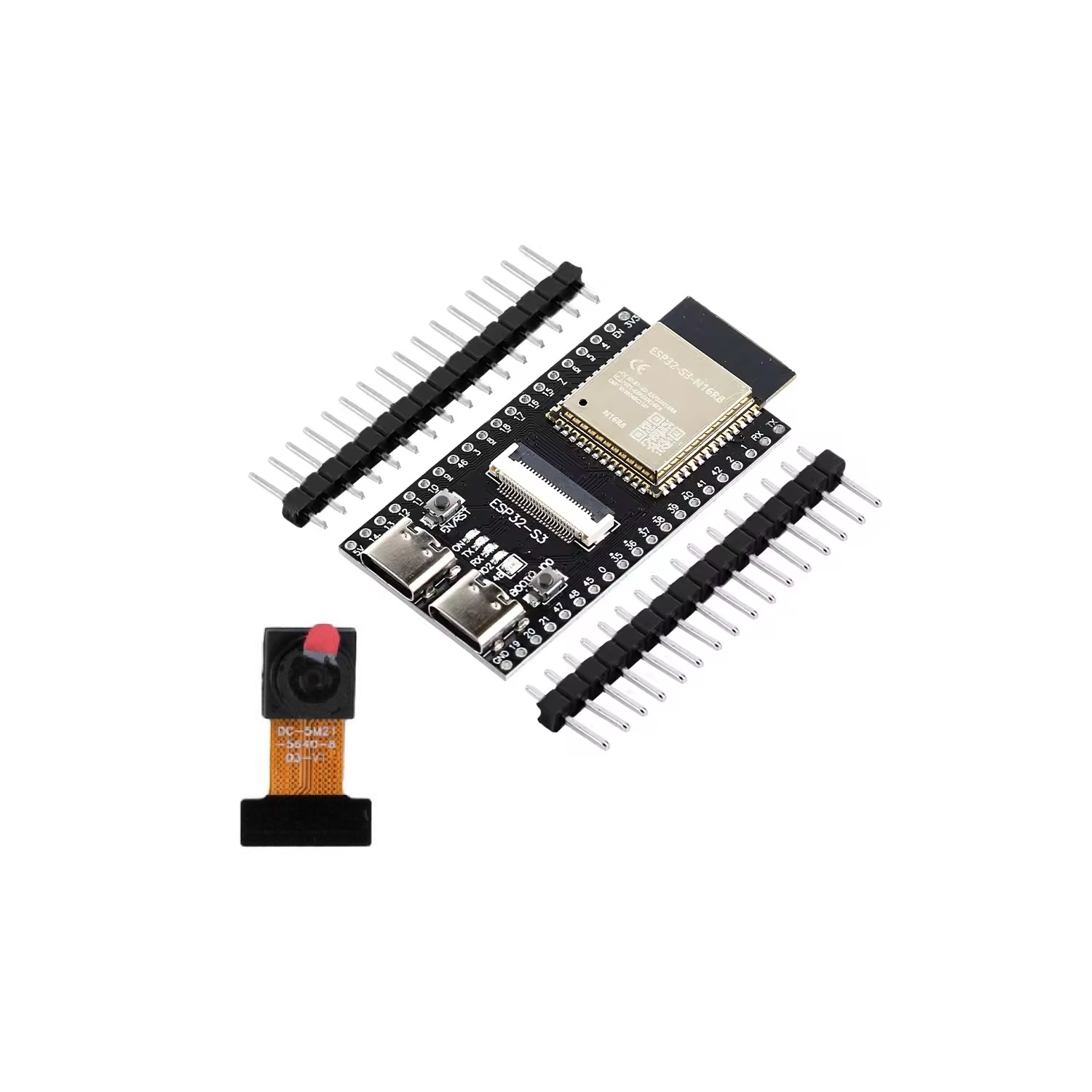

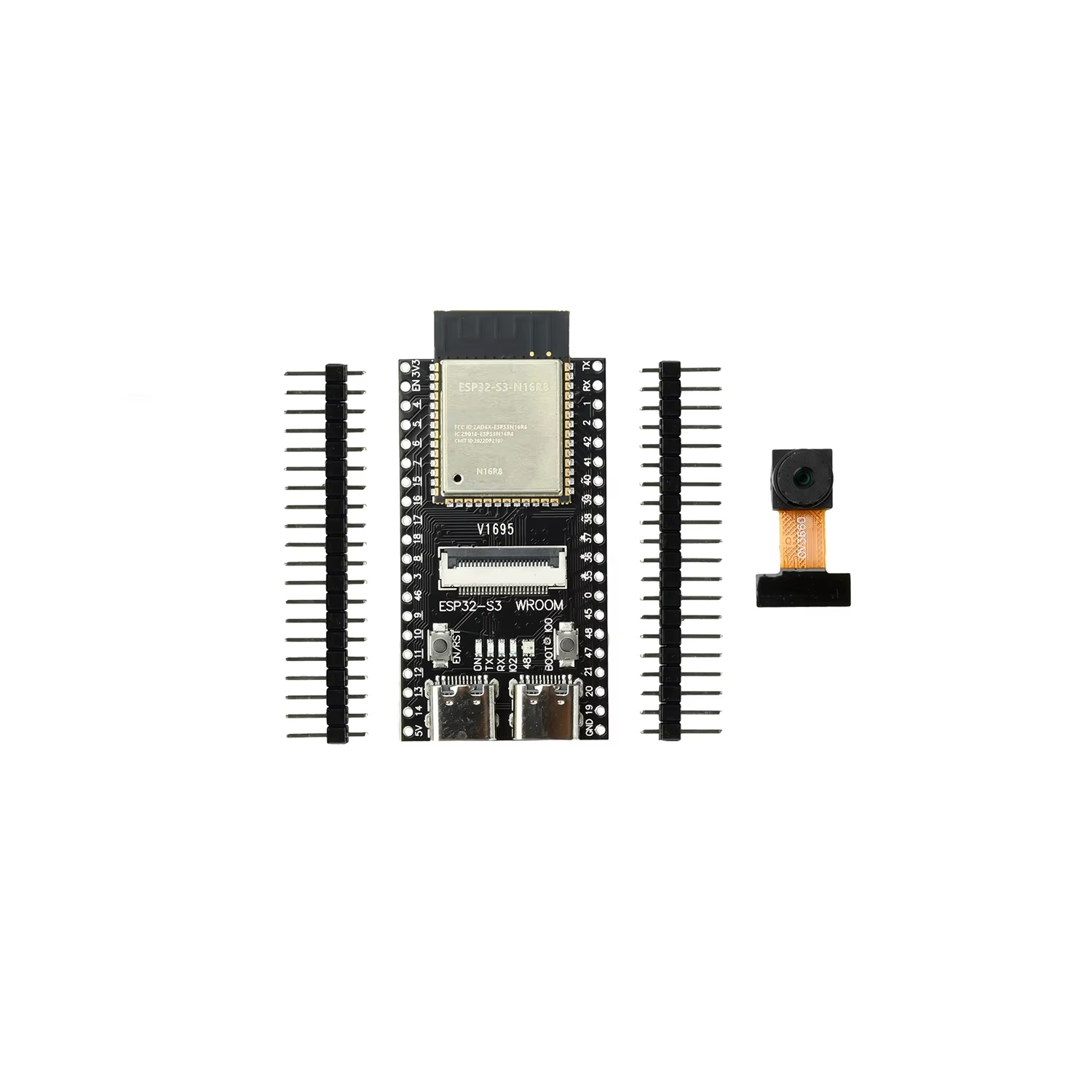

• 1 × płytka rozwojowa ProRock ESP32-S3 WROOM N16R8
• 1 × moduł kamery OV5640
• 2 × złącza pinowe
