ProRock ESP32-S3 WiFi Bluetooth LE 5.0 N8R2 Unsoldered

ProRock ESP32-S3 WiFi Bluetooth LE 5.0 N8R2 – Płytka rozwojowa bez goldpinów

ESP32-S3 dwurdzeniowy LX7 do 240 MHz | WiFi 2.4 GHz | Bluetooth LE 5.0 | Flash i PSRAM (N8R2) | USB OTG | DVP camera | Wersja bez goldpinów

ProRock ESP32-S3 N8R2 to zaawansowana płytka rozwojowa przeznaczona dla projektów wymagających bezpośredniego montażu komponentów metodą lutowania. Oparta na dwurdzeniowym procesorze Xtensa LX7, płytka zapewnia pełną obsługę łączności bezprzewodowej WiFi oraz Bluetooth LE w standardzie 5.0, co czyni ją odpowiednim narzędziem dla rozbudowanych aplikacji IoT, systemów wizyjnych oraz rozwiązań wbudowanych.

Płytka dostarczana jest bez wlutowanych goldpinów, co umożliwia projektantom swobodne dostosowanie sposobu montażu do indywidualnych wymagań prototypów produkcyjnych, urządzeń niskoprofilowych oraz zautomatyzowanych linii montażowych. Zestaw zawierający interfejsów peryferyjnych oraz sprzętowe mechanizmy bezpieczeństwa czynią tę płytkę uniwersalnym rozwiązaniem dla wymagających aplikacji brzegowych i przemysłowych.

Główne cechy

• Dwurdzeniowy procesor LX7: architektura Xtensa umożliwiająca równoczesne wykonywanie zadań obliczeniowych i komunikacyjnych
• Podwójna łączność bezprzewodowa: jednoczesna obsługa WiFi oraz Bluetooth LE 5.0 w paśmie 2.4 GHz
• Obsługa sieci BLE Mesh: możliwość tworzenia rozproszonych sieci sensor-aktuator opartych na Bluetooth Low Energy
• Interfejs kamery DVP: bezpośrednie podłączenie modułów kamer dla aplikacji wizyjnych
• Interfejs wyświetlacza LCD: obsługa wyświetlaczy w formacie 8–16-bitowym RGB
• USB OTG pełna prędkość: bezpośrednia komunikacja USB oraz programowanie przez wbudowany kontroler Serial/JTAG
• Rozbudowany zestaw interfejsów cyfrowych: obsługa protokołów SPI, I²C, I²S, UART, SDIO oraz TWAI kompatybilnego z CAN 2.0
• Sprzętowe mechanizmy bezpieczeństwa: secure boot, szyfrowanie pamięci flash oraz akceleratory kryptograficzne AES, SHA, RSA, HMAC
• Tryby niskiego poboru mocy: rozbudowane zarządzanie energią z obsługą koprocesora ULP

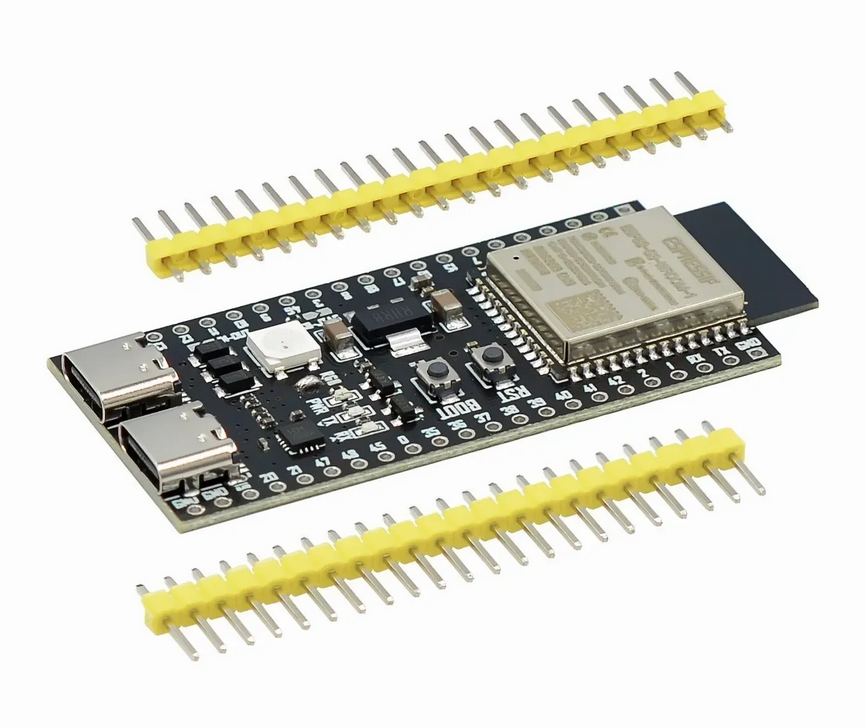

• Wersja bez goldpinów: przygotowana do bezpośredniego lutowania zgodnie z wymaganiami projektowymi

Specyfikacja techniczna

• Procesor: Dual-core Xtensa LX7, taktowanie do 240 MHz
• ROM wewnętrzny: 384 KB
• SRAM wewnętrzny: 512 KB
• RTC SRAM: 16 KB
• Pamięć zewnętrzna: interfejsy SPI / Quad SPI / Octal SPI (zależnie od wariantu N8R2)
• WiFi: IEEE 802.11 b/g/n, 2.4 GHz, tryby Station / SoftAP / Station + SoftAP
• Szerokość kanału WiFi: 20 MHz / 40 MHz
• Bluetooth: Bluetooth LE 5.0 z obsługą BLE Mesh, Extended Advertising, Long Range
• GPIO: do 45 pinów
• Interfejsy cyfrowe: SPI, I²C, I²S, UART, RMT, liczniki impulsów, PWM, timery
• SDIO: host
• TWAI: kompatybilny z CAN 2.0
• Interfejs LCD: 8–16-bit RGB, obsługa popularnych formatów pikseli
• Interfejs kamery: DVP 8–16-bit
• USB: USB OTG Full Speed, USB Serial/JTAG
• Przetwornik ADC: 12-bit SAR, wiele kanałów
• Czujnik temperatury: wbudowany, monitorowanie wewnętrzne
• Generator RNG: sprzętowy generator liczb pseudolosowych
• Akceleratory kryptograficzne: AES, SHA, RSA, HMAC
• Podpis cyfrowy: sprzętowa obsługa

Uwagi

• Płytka dostarczana jest w wersji bez wlutowanych goldpinów – wymagane samodzielne lutowanie w zależności od potrzeb montażowych.
• Do programowania wymagany jest komputer z zainstalowanym Arduino IDE (rdzeń ESP32-S3) lub ESP-IDF.
• Kabel USB, zasilacz sieciowy oraz peryferia zewnętrzne nie są dołączone do zestawu.
• Konfiguracja pamięci Flash i PSRAM może się różnić w zależności od partii produkcyjnej wariantu N8R2 – zaleca się weryfikację parametrów w dokumentacji dostarczonej przez producenta.

Typowe zastosowania

• Rozbudowane systemy IoT z równoczesną obsługą WiFi i Bluetooth LE
• Rozproszone sieci sensoryczne oparte na BLE Mesh
• Urządzenia wizyjne z przetwarzaniem obrazu z kamer DVP
• Panele sterowania z wyświetlaczami LCD
• Przemysłowe systemy komunikacji CAN
• Prototypy produkcyjne wymagające bezpośredniego lutowania komponentów
• Aplikacje brzegowe z przetwarzaniem lokalnym
• Urządzenia niskoprofilowe i wbudowane z ograniczeniami montażowymi
• Projekty wymagające rozbudowanych mechanizmów bezpieczeństwa sprzętowego

Zawartość zestawu

• 1 × Płytka rozwojowa ProRock ESP32-S3 N8R2 (wersja bez goldpinów)

ProRock ESP32-S3 N8R2 stanowi przeznaczony narzędzie dla inżynierów projektujących rozbudowane rozwiązania IoT, systemy wizyjne oraz aplikacje przemysłowe wymagające elastycznego montażu oraz wysokiego poziomu bezpieczeństwa sprzętowego.
