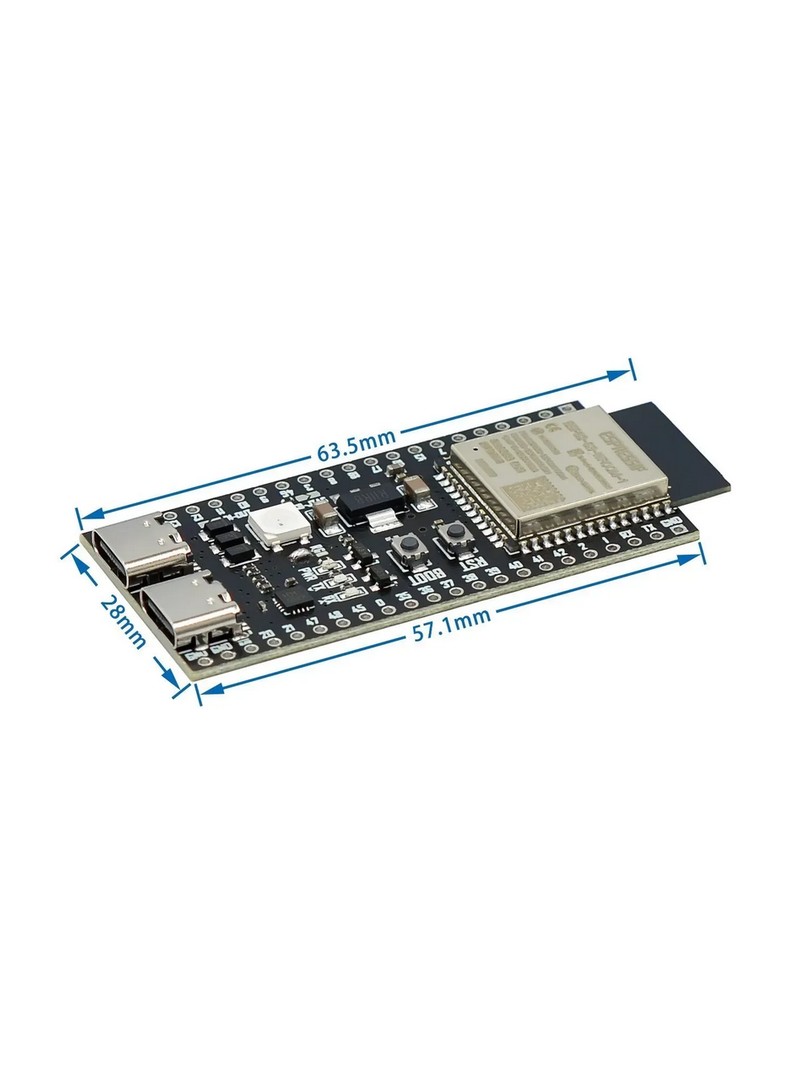

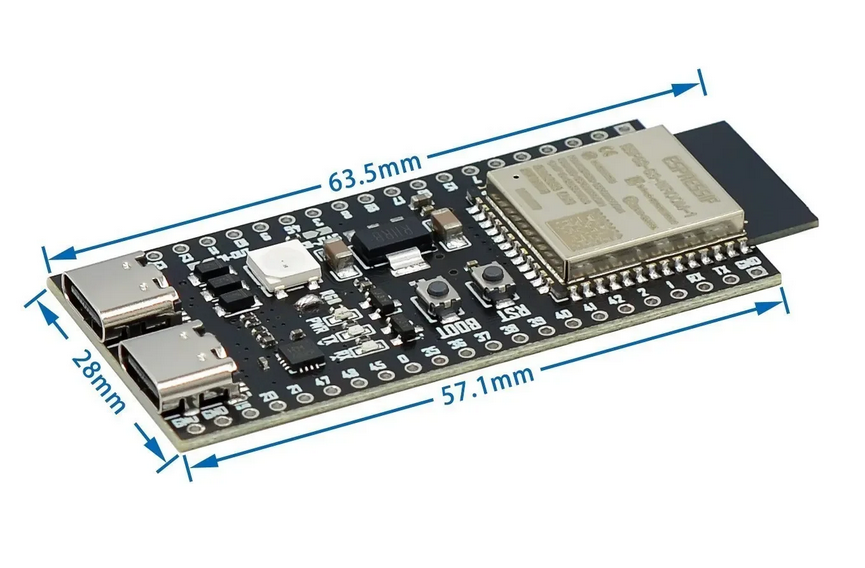

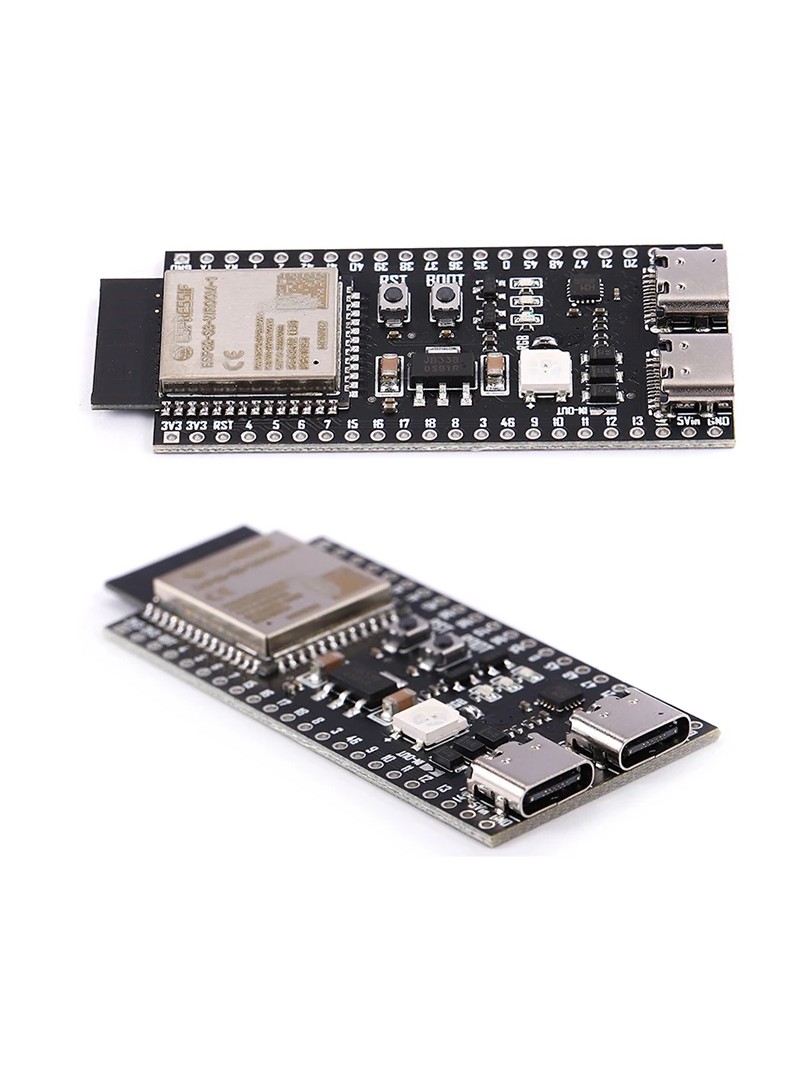

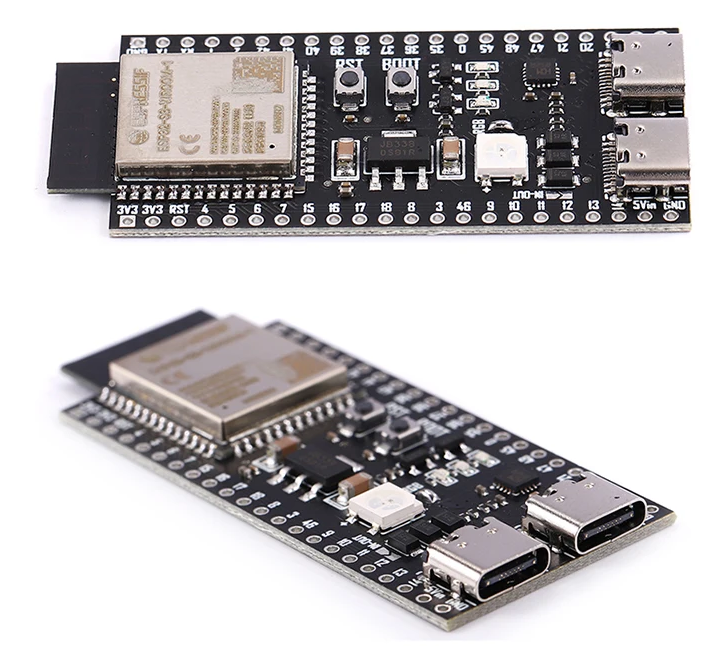

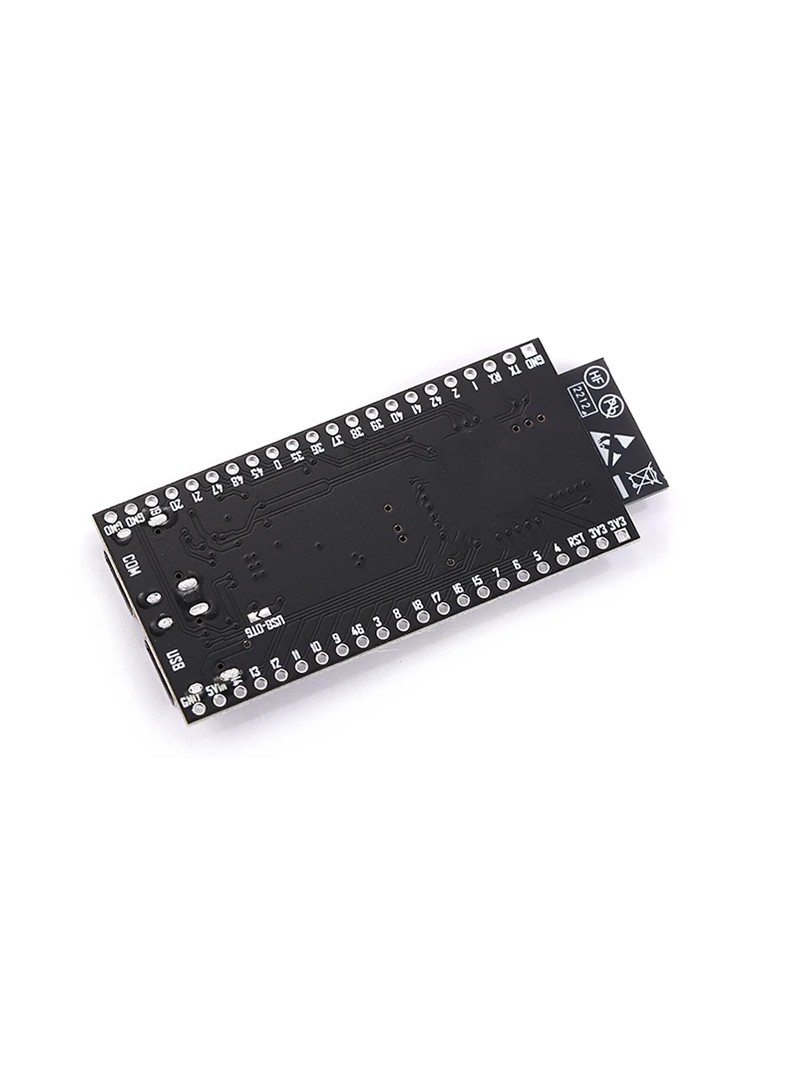

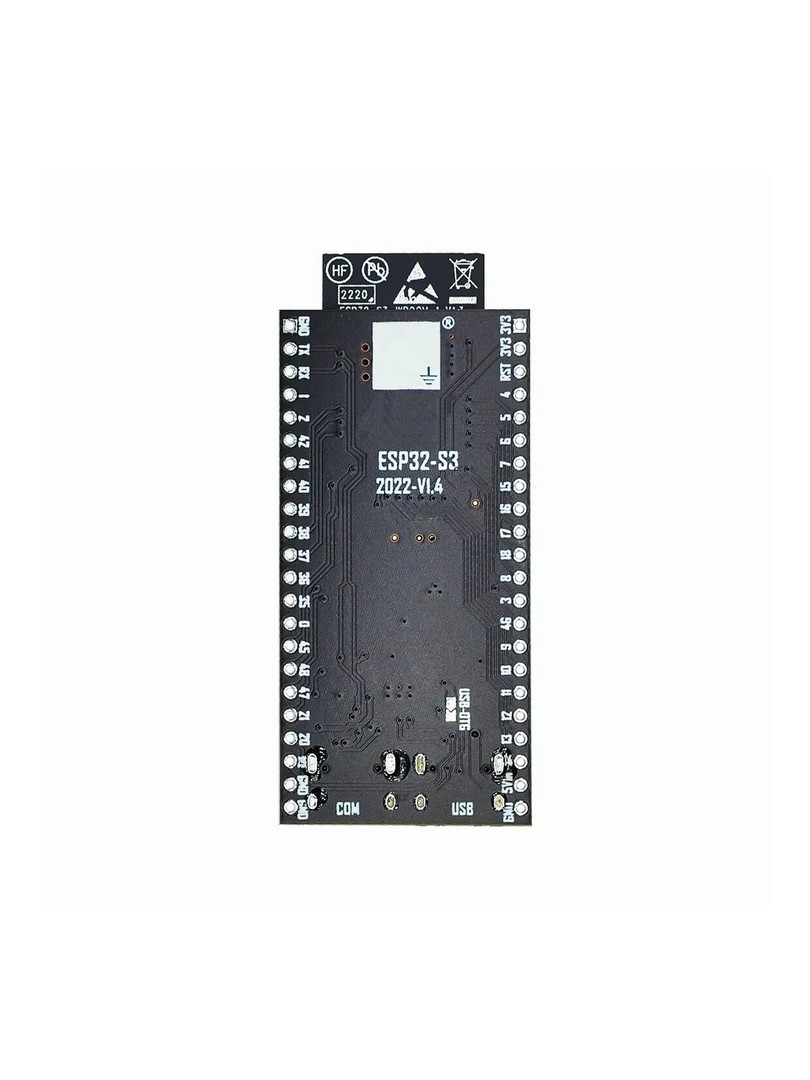

ProRock ESP32-S3 WiFi Bluetooth 5.0 Mesh Board N16R8 16MB Flash 8MB PSRAM

ProRock ESP32-S3 WiFi Bluetooth 5.0 BLE Mesh N16R8 16MB Flash 8MB PSRAM

ESP32-S3 Dual-Core LX7 240 MHz | 16 MB Flash | 8 MB PSRAM | WiFi 802.11 b/g/n 2.4 GHz | Bluetooth LE 5.0 | USB OTG | 45 GPIO | Wersja bez goldpinów

Płytka rozwojowa ProRock ESP32-S3 N16R8 stanowi zaawansowaną platformę programistyczną opartą na dwurdzeniowym procesorze ESP32-S3 z architekturą Xtensa LX7. Moduł wyposażono w rozszerzoną konfigurację pamięci oraz układy obsługujące komunikację bezprzewodową WiFi i Bluetooth LE w najnowszej wersji standardu. Płytka dostarczana jest w wersji bez lutowanych goldpinów, co umożliwia bezpośrednią integrację z niestandardowymi układami PCB oraz techniczny zastosowania w systemach wbudowanych.

Platforma przeznaczona jest dla inżynierów i programistów realizujących rozbudowane projekty IoT, systemy wizyjne, urządzenia brzegowe oraz sieci BLE Mesh wymagające wysokiej sprawny obliczeniowej i dużej pojemności pamięci operacyjnej.

Główne cechy

• Dwurdzeniowy procesor LX7: architektura Xtensa zapewnia równoległe przetwarzanie danych oraz obsługę wymagających aplikacji czasu rzeczywistego
• Rozszerzona pamięć N16R8: konfiguracja obejmuje pamięć Flash do przechowywania firmware oraz PSRAM do buforowania danych i operacji w pamięci

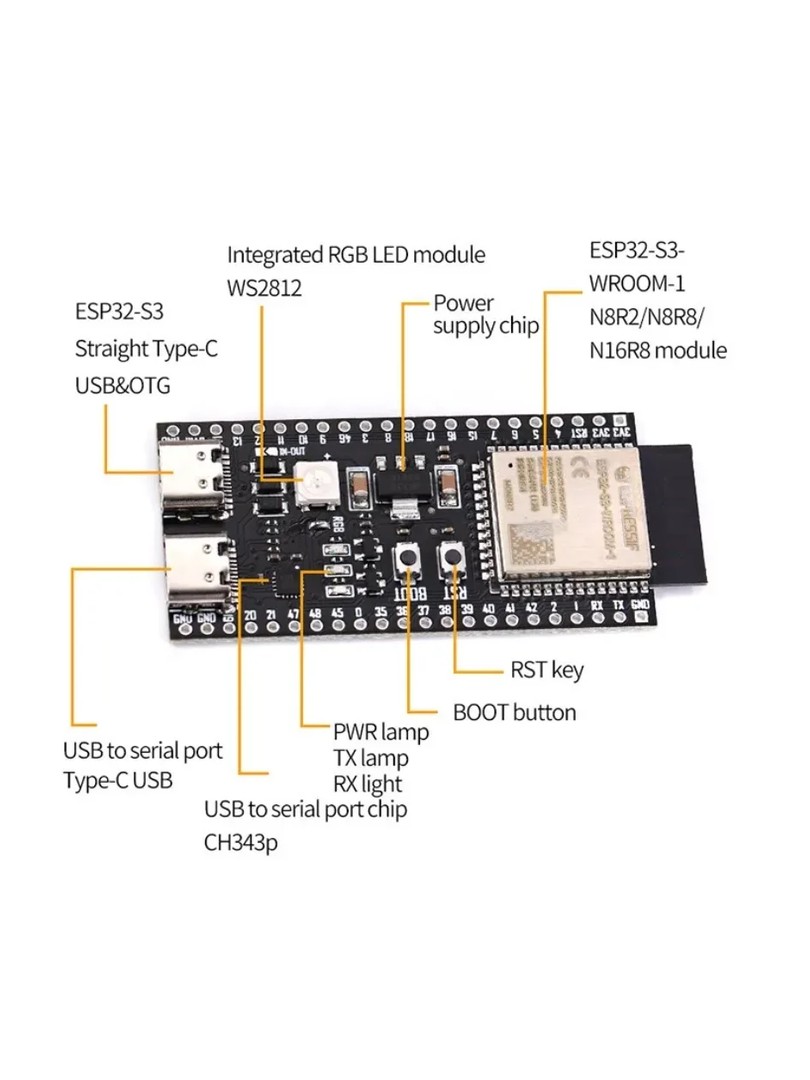

• Natywna obsługa USB: wbudowany kontroler USB OTG oraz interfejs USB Serial/JTAG eliminują potrzebę stosowania zewnętrznych konwerterów
• Komunikacja bezprzewodowa nowej generacji: moduł obsługuje standard Bluetooth LE z funkcjami Extended Advertising, Long Range oraz sieciami BLE Mesh
• Rozbudowane mechanizmy bezpieczeństwa: układ implementuje secure boot, szyfrowanie pamięci Flash oraz sprzętowe akceleratory kryptograficzne
• Zestaw zawierający interfejsów peryferyjnych: platforma udostępnia interfejsy komunikacyjne, timery, przetworniki analogowo-cyfrowe oraz kontrolery wyświetlaczy i kamer

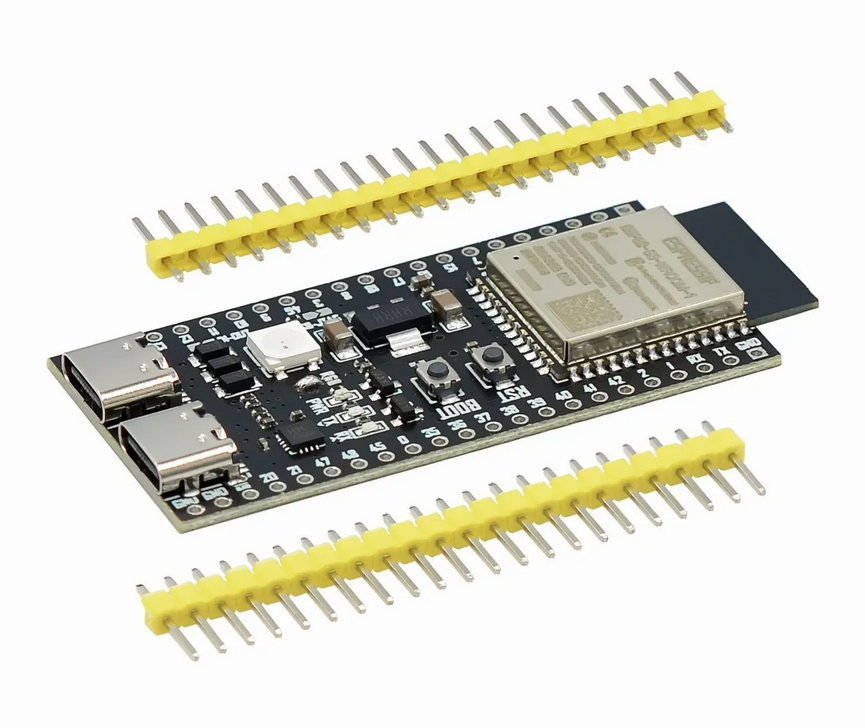

• Wersja bez lutowanych goldpinów: wykonanie umożliwia bezpośrednią montaż na płytkach niestandardowych lub lutowanie wybranych wyprowadzeń zgodnie z wymaganiami projektu

Zasada działania

Układ ESP32-S3 wykorzystuje dwa rdzenie procesora LX7 działające niezależnie, co pozwala na jednoczesną obsługę zadań systemowych i aplikacyjnych. Jeden rdzeń może zarządzać komunikacją bezprzewodową i obsługą protokołów sieciowych, podczas gdy drugi wykonuje logikę aplikacji użytkownika. Zewnętrzna pamięć PSRAM podłączona jest przez interfejs SPI/Quad SPI/Octal SPI i rozszerza dostępną przestrzeń roboczą dla operacji wymagających dużych buforów danych. Wbudowany kontroler USB eliminuje konieczność stosowania zewnętrznych mostków szeregowych, umożliwiając bezpośrednie programowanie i debugowanie przez złącze USB Type-C. Moduł WiFi obsługuje tryby Station, SoftAP oraz Station+SoftAP, co pozwala na równoczesne łączenie z siecią i udostępnianie punktu dostępowego. Kontroler Bluetooth LE implementuje funkcje Long Range zwiększające zasięg transmisji oraz Extended Advertising umożliwiające przesyłanie większej ilości danych w pakietach rozgłoszeniowych.

Specyfikacja techniczna

• Procesor: Dual-core Xtensa LX7, do 240 MHz
• Pamięć ROM: 384 KB
• Pamięć SRAM: 512 KB
• Pamięć RTC SRAM: 16 KB
• Pamięć Flash: 16 MB
• Pamięć PSRAM: 8 MB
• WiFi: IEEE 802.11 b/g/n, 2.4 GHz
• Szerokość kanału WiFi: 20 MHz i 40 MHz
• Bluetooth: Bluetooth LE 5.0 z obsługą BLE Mesh
• Liczba GPIO: do 45 pinów
• Przetwornik ADC: 12-bit SAR
• Interfejsy komunikacyjne: UART, SPI, I²C, I²S, SDIO, TWAI (CAN 2.0)
• Interfejs USB: USB OTG Full Speed, USB Serial/JTAG
• Interfejsy wyświetlaczy: LCD RGB, DVP camera interface
• Timery: PWM, RMT, pulse counter, watchdog
• Czujniki wbudowane: czujnik temperatury
• Bezpieczeństwo: Secure boot, szyfrowanie Flash, AES, SHA, RSA, HMAC, RNG

Uwagi

• Płytka dostarczana jest w wersji bez lutowanych goldpinów.
• Kabel USB, zasilacz sieciowy oraz peryferia zewnętrzne nie są dołączone do zestawu.

Typowe zastosowania

• Rozbudowane urządzenia IoT i systemy brzegowe z przetwarzaniem danych lokalnych
• Sieci BLE Mesh oraz inteligentna infrastruktura budynkowa
• Sterowniki przemysłowe i bramy komunikacyjne z obsługą protokołów CAN
• Systemy wizyjne i wyświetlające wymagające interfejsów kamer i LCD
• Techniczny rozwój oprogramowania dla platformy ESP32-S3 z wykorzystaniem ESP-IDF i Arduino IDE

Zawartość zestawu

• 1 × Płytka rozwojowa ProRock ESP32-S3 N16R8 (wersja bez goldpinów)

ProRock ESP32-S3 N16R8 to techniczny platforma rozwojowa zapewniająca wysoką sprawny obliczeniową, rozszerzoną pojemność pamięci oraz nowoczesną łączność bezprzewodową. Wykonanie bez lutowanych goldpinów oraz zestaw zawierający interfejsów czynią ją optymalnym wyborem dla rozbudowanych projektów systemów wbudowanych wymagających elastyczności integracji sprzętowej.
