ProRock TTGO T-Journal ESP32 Camera Module OV2640 0.91" OLED WiFi Bluetooth
ESP32-PICO-D4 | OV2640 2 MP | OLED 0.91" | WiFi 802.11 b/g/n | Bluetooth 4.2 | USB CH9102T
ProRock TTGO T-Journal to kompaktowy moduł rozwojowy oparty na platformie ESP32-PICO-D4, wyposażony w kamerę OV2640, wyświetlacz OLED oraz zewnętrzną antenę WiFi. Płytka łączy funkcje przetwarzania obrazu, łączności bezprzewodowej i zarządzania energią w jednej obudowie, umożliwiając tworzenie aplikacji wizyjnych IoT oraz systemów monitoringu.
Moduł przeznaczony jest dla twórców projektów wymagających przechwytywania obrazu, transmisji wideo przez WiFi oraz kompaktowej konstrukcji z możliwością zasilania bateryjnego. Zintegrowany wyświetlacz OLED pozwala na lokalną prezentację statusu lub podglądu kamery bez potrzeby zewnętrznego monitora.
Główne cechy
- Kamera OV2640: matryca dwumegapikselowa z obiektywem standardowym umożliwia rejestrację obrazu oraz przesyłanie wideo w czasie rzeczywistym

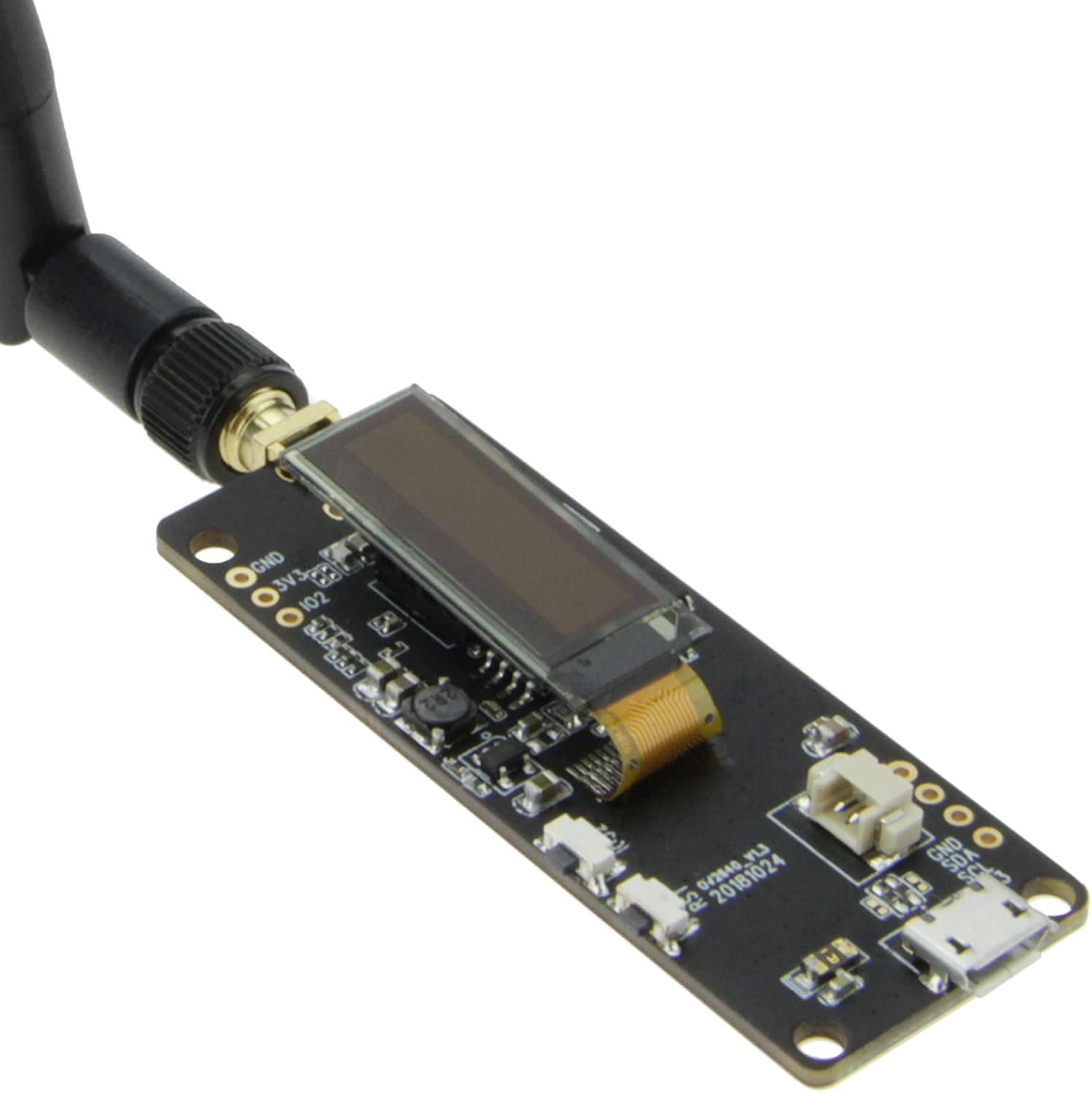

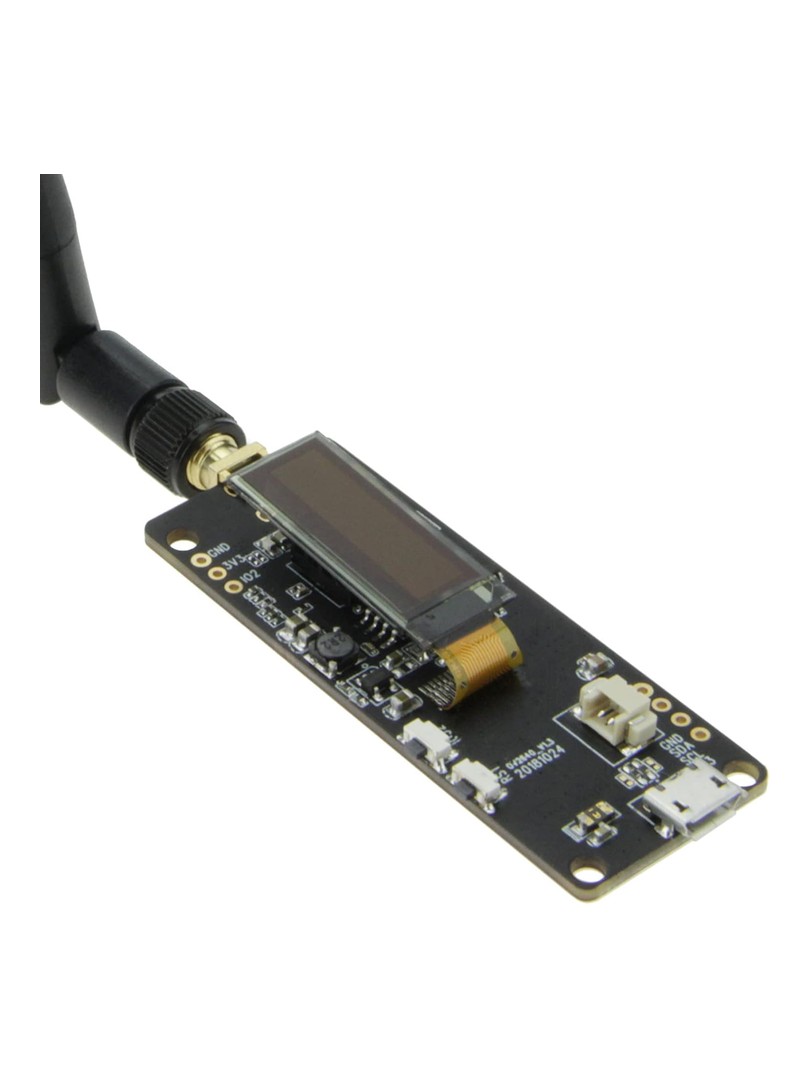

- Wyświetlacz OLED: ekran monochromatyczny obsługiwany przez sterownik SSD1306 służy do wyświetlania informacji diagnostycznych i podglądu

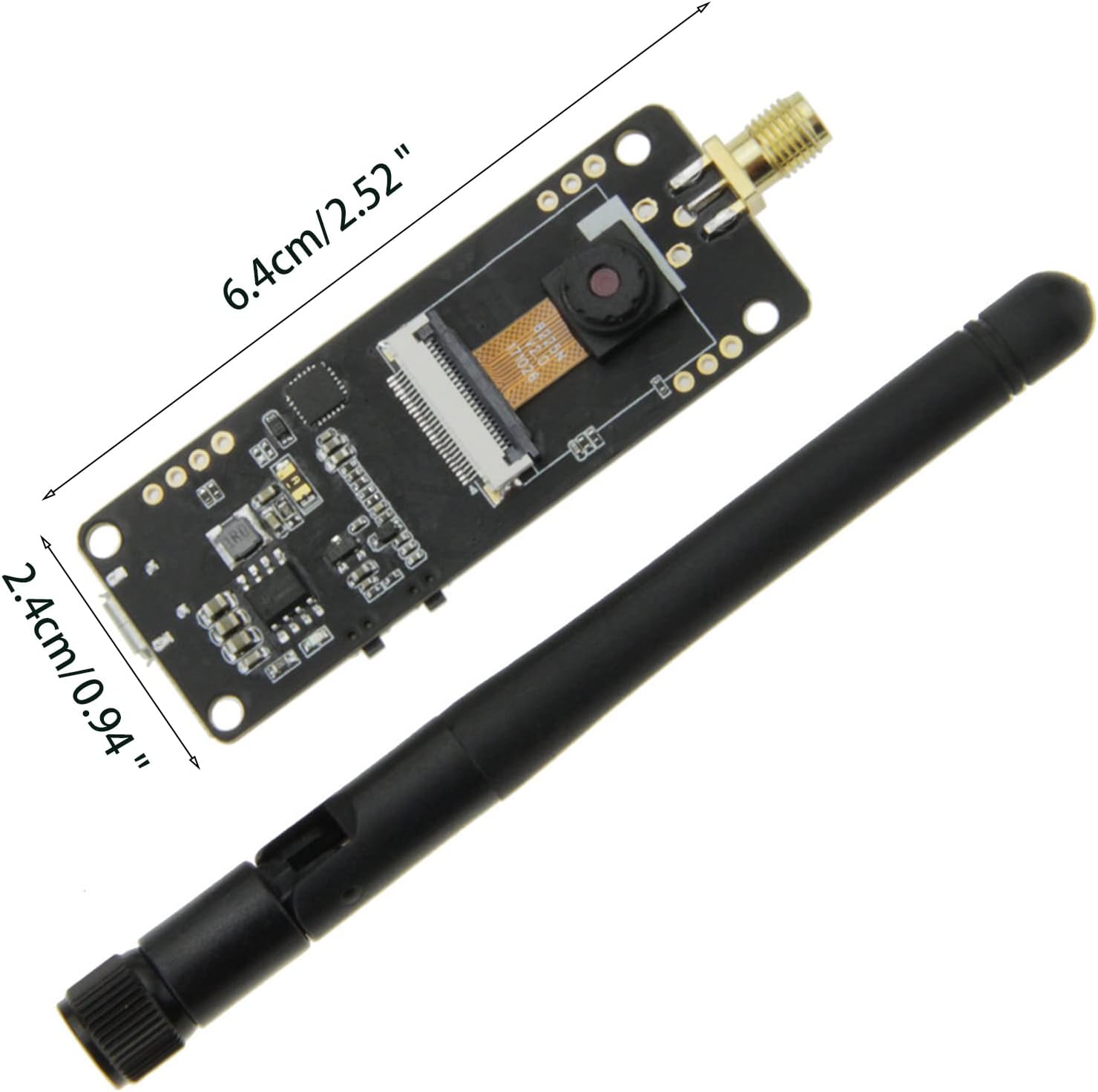

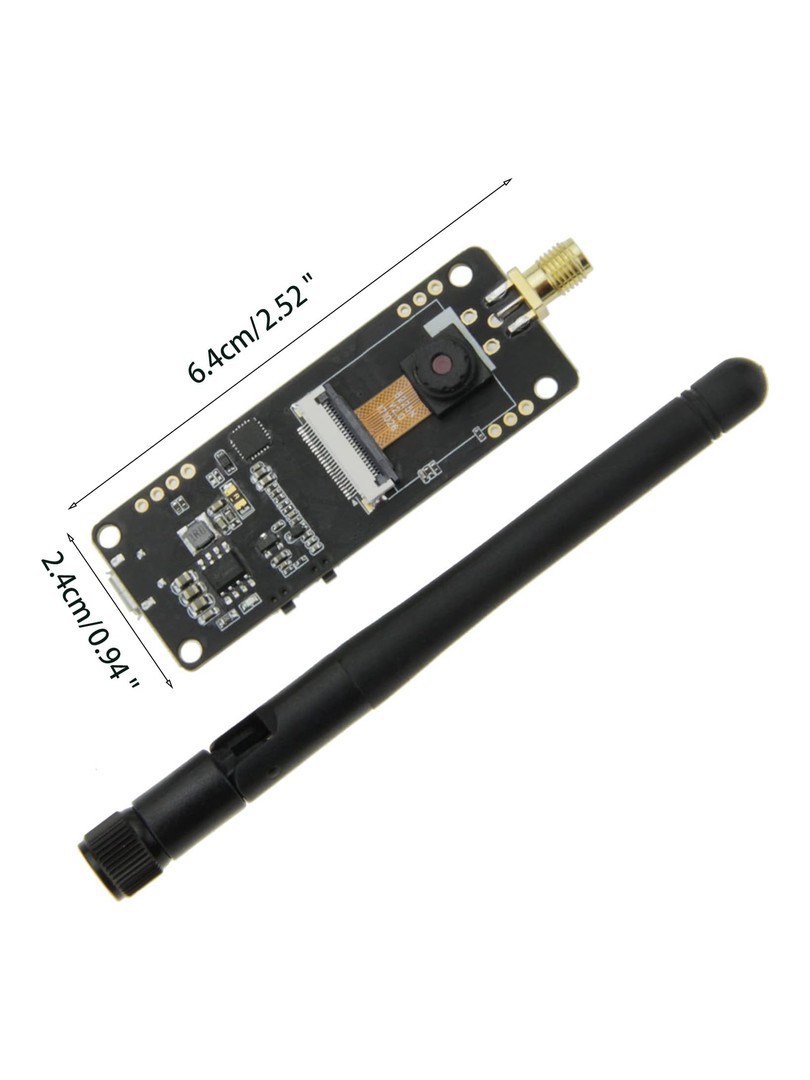

- Zewnętrzna antena SMA: złącze antenowe zapewnia stałe połączenie bezprzewodowe na większych odległościach
- Dual-core ESP32: dwurdzeniowy procesor Xtensa LX6 obsługuje równoczesne przetwarzanie obrazu i komunikację sieciową
- Zasilanie bateryjne: złącze JST umożliwia podłączenie akumulatora litowego z funkcją ładowania przez USB
- Konwerter USB-UART CH9102T: układ zapewnia bezpośrednie programowanie płytki przez port USB bez zewnętrznych programatorów
Zasada działania
Moduł ESP32-PICO-D4 pobiera obraz z matrycy OV2640 przez interfejs szeregowy, przetwarza dane w pamięci SRAM, a następnie przesyła je przez WiFi do odbiornika sieciowego lub zapisuje lokalnie. Wyświetlacz OLED podłączony przez magistralę I2C pozwala na prezentację statusu połączenia, parametrów obrazu lub miniaturę podglądu. Układ CH9102T konwertuje sygnały USB na protokół UART umożliwiający wgrywanie programów z Arduino IDE lub ESP-IDF. Złącze JST łączy akumulator litowy z wbudowanym kontrolerem ładowania, który uzupełnia energię podczas podłączenia do portu USB.
Specyfikacja techniczna
- Mikrokontroler: ESP32-PICO-D4, Xtensa LX6, do 240 MHz, dwurdzeniowy
- Łączność bezprzewodowa: WiFi 802.11 b/g/n 2,4 GHz, Bluetooth v4.2 BR/EDR + BLE
- Pamięć Flash: do 16 MB (zależna od modułu)
- Pamięć SRAM: 520 KB
- Kamera: OV2640, 2 MP, obiektyw standardowy
- Wyświetlacz: OLED 0,91" (SSD1306)
- Konwerter USB-UART: CH9102T
- Napięcie robocze: 2,3 V – 3,6 V
- Zasilanie: USB 5 V / 1 A lub akumulator Li-ion 3,7 V
- Prąd ładowania: do 1 A
- Zakres częstotliwości WiFi: 2,4–2,5 GHz
- Prędkość WiFi: do 150 Mbps (802.11n)
- Moc nadawania: do 22 dBm
- Czułość odbiornika: do -98 dBm
- Zasięg komunikacji: do 300 m (otwarta przestrzeń, zależny od anteny)
- Temperatura pracy: -40 °C do +85 °C
Uwagi
- Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.
- Zestaw nie zawiera baterii ani akumulatorów.
- Układ CH9102T zastąpił konwerter CP210x ze względu na dostępność komponentów.
- Oferta dotyczy wersji z obiektywem standardowym, nie typu rybie oko.
Typowe zastosowania
- Systemy bezprzewodowego przesyłania obrazu wideo
- Urządzenia wizyjne IoT i monitoringu
- Prototypy inteligentnego domu i zabezpieczeń
- Eksperymenty z przechwytywaniem i przetwarzaniem obrazu
- Edukacja w zakresie programowania kamer ESP32

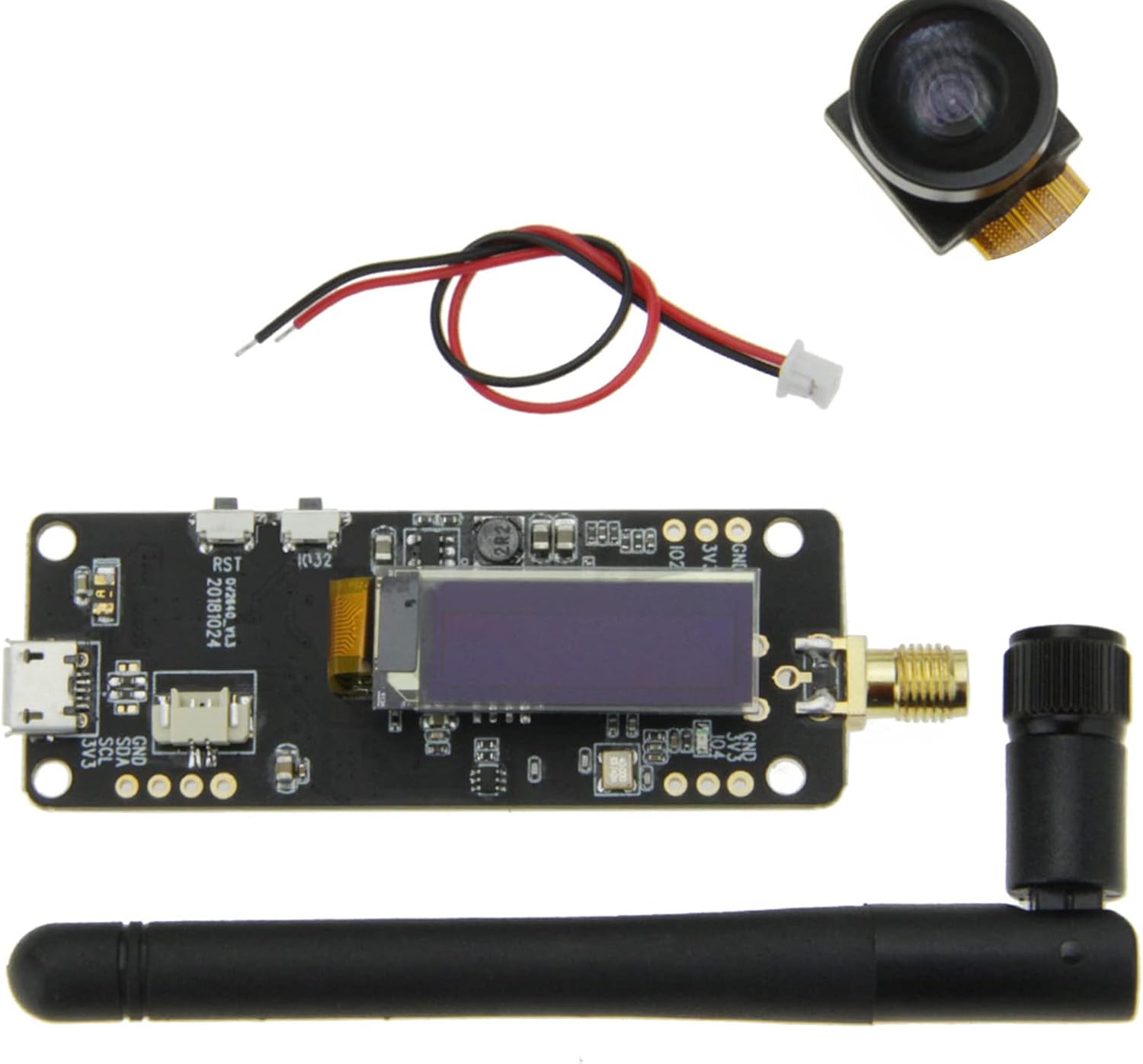

Zawartość zestawu
- 1 × płytka ProRock TTGO T-Journal ESP32 Camera z kamerą OV2640 (obiektyw standardowy)
- 1 × antena WiFi SMA 3 dBi
- 1 × kabel USB do zasilania i programowania
ProRock TTGO T-Journal ESP32 Camera Module stanowi zestaw komponentów dla twórców aplikacji wymagających integracji łączności bezprzewodowej, obsługi kamery i kompaktowej konstrukcji w jednym module rozwojowym.
