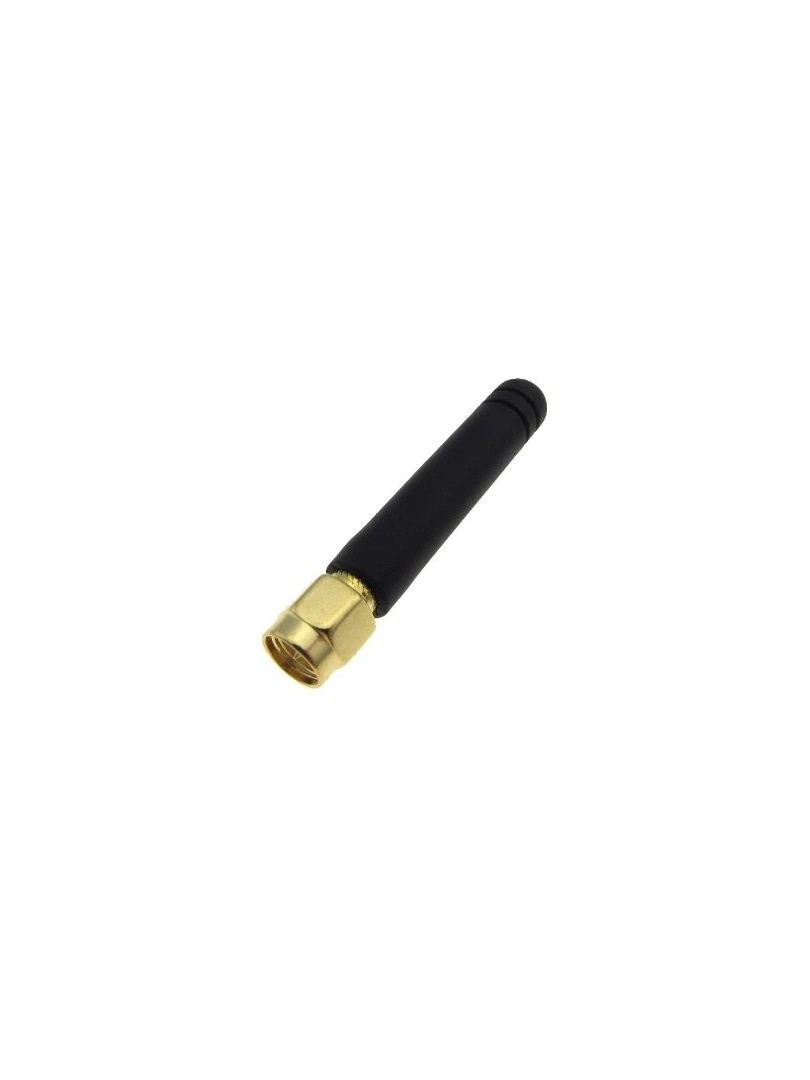

Antena GSM ProRock to kompaktowa antena dwupasmowa przeznaczona do pracy z modułami komunikacji komórkowej w pasmach GSM 900 oraz DCS 1800. Wykonana z gumy obudowa oraz niewielkie wymiary sprawiają, że nadaje się do zastosowań w urządzeniach przenośnych i systemach wbudowanych o ograniczonej przestrzeni montażowej.

Antena wyposażona jest w złącze SMA Male umożliwiające bezpośrednie połączenie z gniazdami SMA Female występującymi w modułach GSM. Charakterystyka promieniowania dookólnego zapewnia szerokie pokrycie sygnałem w płaszczyźnie poziomej przy typowych orientacjach urządzenia.

Główne cechy

Obsługa dwóch pasm GSM: zaprojektowana do pracy w pasmach GSM 900 oraz DCS 1800

Kompaktowa obudowa gumowa: odporna konstrukcja dostosowana do urządzeń przenośnych i systemów wbudowanych

Charakterystyka dookólna: promieniowanie w szerokim zakresie kątowym w płaszczyźnie poziomej

Złącze SMA Male: standardowy interfejs RF kompatybilny z gniazdami SMA Female w modułach GSM

Prosta instalacja: montaż pionowy zapewnia optymalną sprawny promieniowania dookólnego

Zasada działania

Radiator wielopasmowy: wewnętrzna struktura przewodząca umożliwia pracę w obsługiwanych pasmach komórkowych

Emisja dookólna: promieniowanie odbywa się głównie wokół anteny w płaszczyźnie poziomej

Bezpośrednie połączenie RF: gwintowany interfejs RF łączy antenę z gniazdami SMA Female w modułach

Specyfikacja techniczna

Typ produktu: antena GSM dwupasmowa

Obsługiwane pasma: GSM 900 / DCS 1800

Zakres częstotliwości: 890–960 MHz / 1710–1880 MHz

Zysk anteny: ~2 dBi

Impedancja: 50 Ω

Typ złącza: SMA Male (prosty)

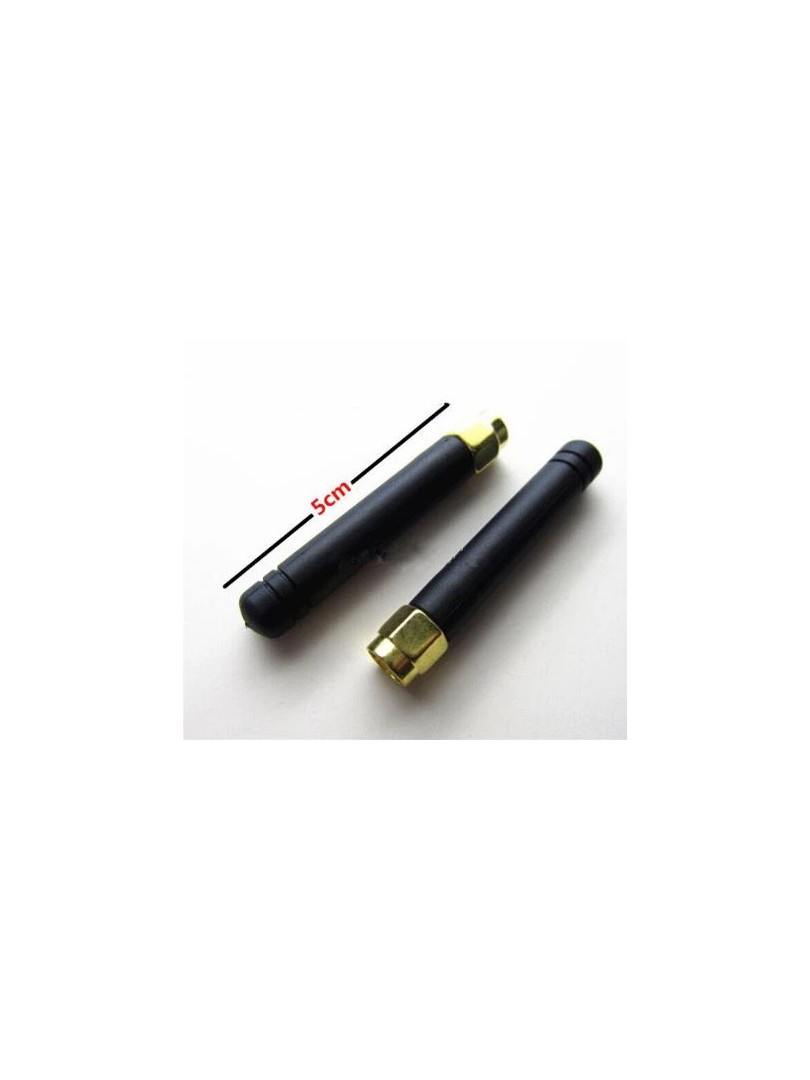

Długość anteny: ~5 cm

Obudowa: gumowa osłona zewnętrzna z wewnętrznym przewodnikiem

Charakterystyka promieniowania: dookólna

Kolor: czarny

Uwagi

Przed instalacją należy upewnić się, że urządzenie posiada gniazdo RF typu SMA Female.

Aby uzyskać najlepsze rezultaty, należy zamontować antenę pionowo i utrzymywać ją z dala od dużych metalowych powierzchni.

Sprawny zależy od mocy modułu, konstrukcji obudowy oraz otaczającego środowiska RF.

Typowe zastosowania

Moduły komunikacji GSM 900 / DCS 1800

Urządzenia IoT wykorzystujące łączność komórkową w obsługiwanych pasmach

Przemysłowe systemy telemetryczne i monitorujące

Urządzenia zdalnego sterowania i raportowania bezprzewodowego

Zawartość zestawu

1 × Antena GSM Dual-Band ProRock SMA Male 5cm

Antena GSM ProRock stanowi kompaktowe rozwiązanie do zapewnienia łączności komórkowej w obsługiwanych pasmach GSM. Standardowy interfejs SMA oraz niewielkie wymiary ułatwiają integrację z modułami komunikacyjnymi w różnorodnych zastosowaniach.
