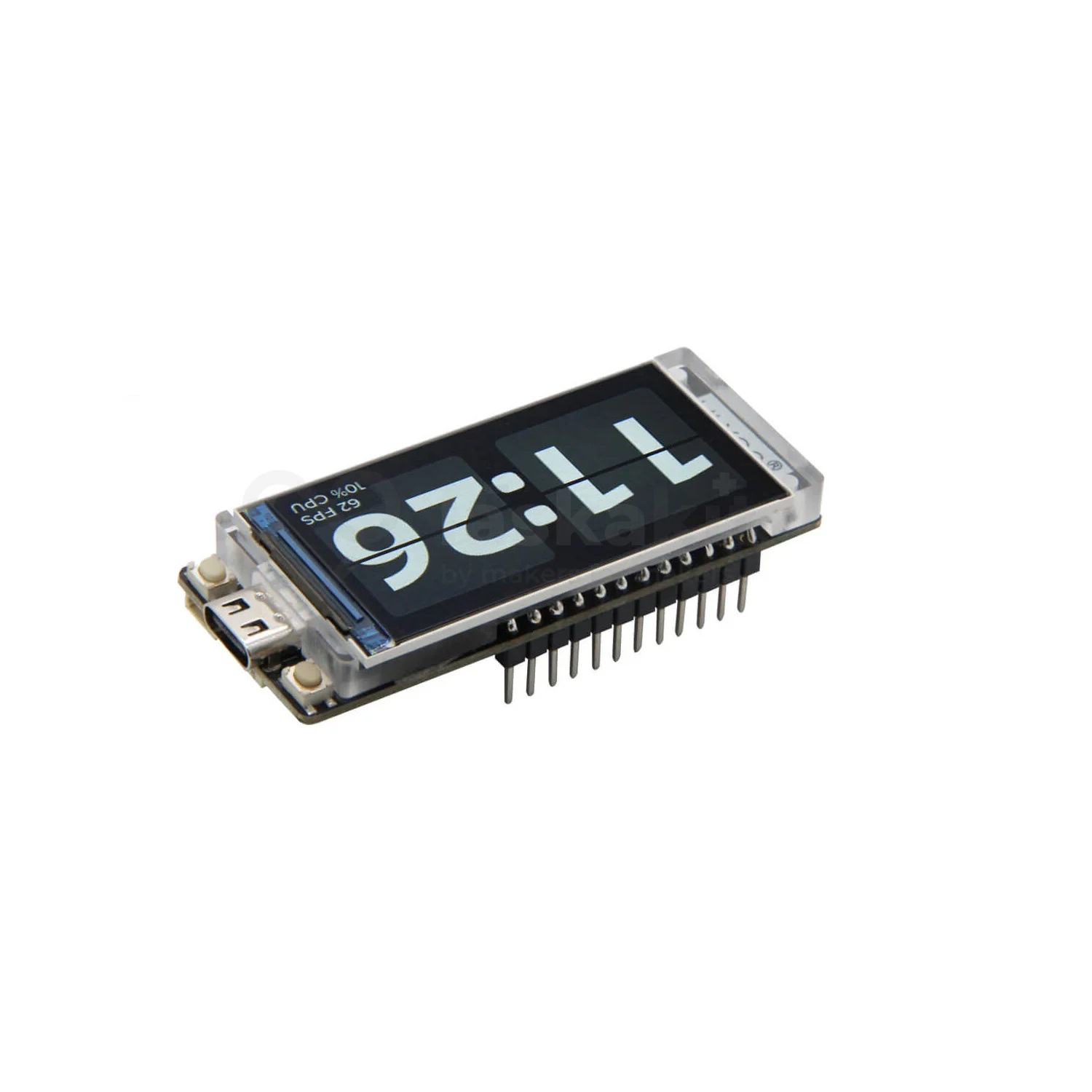

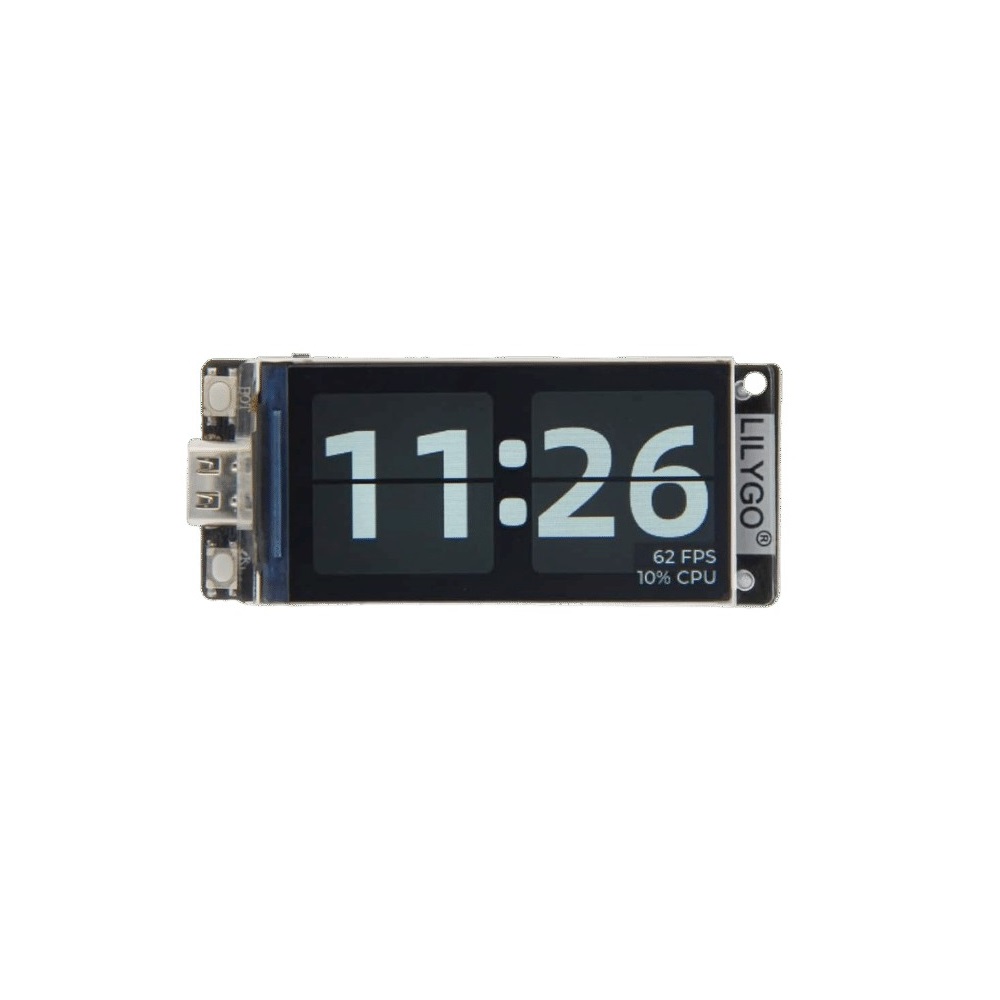

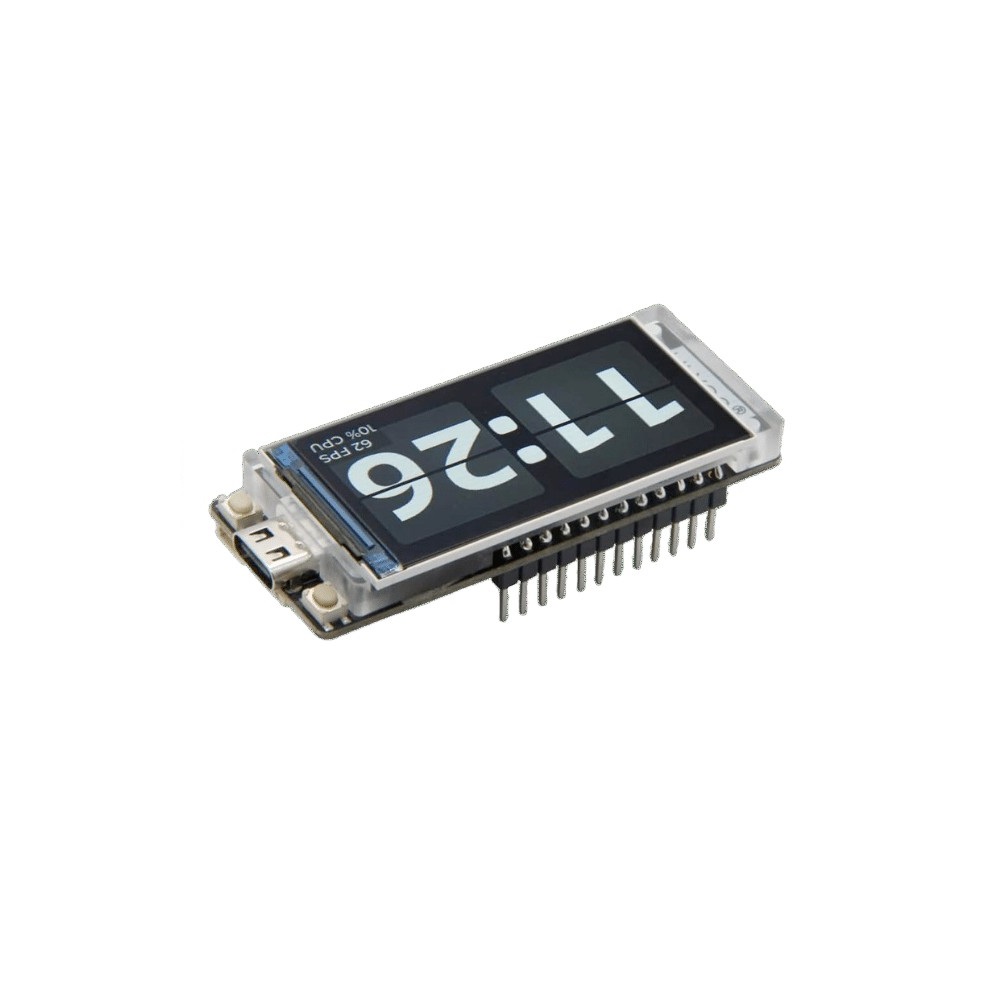

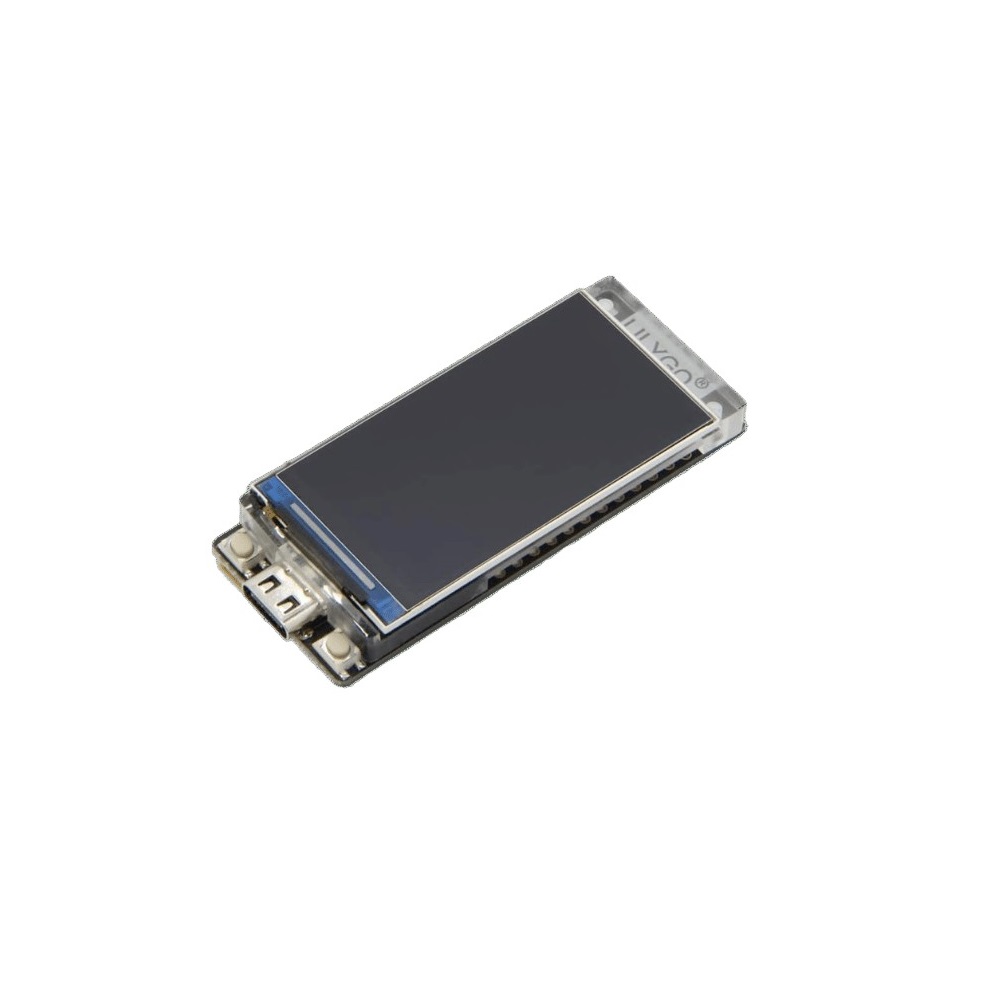

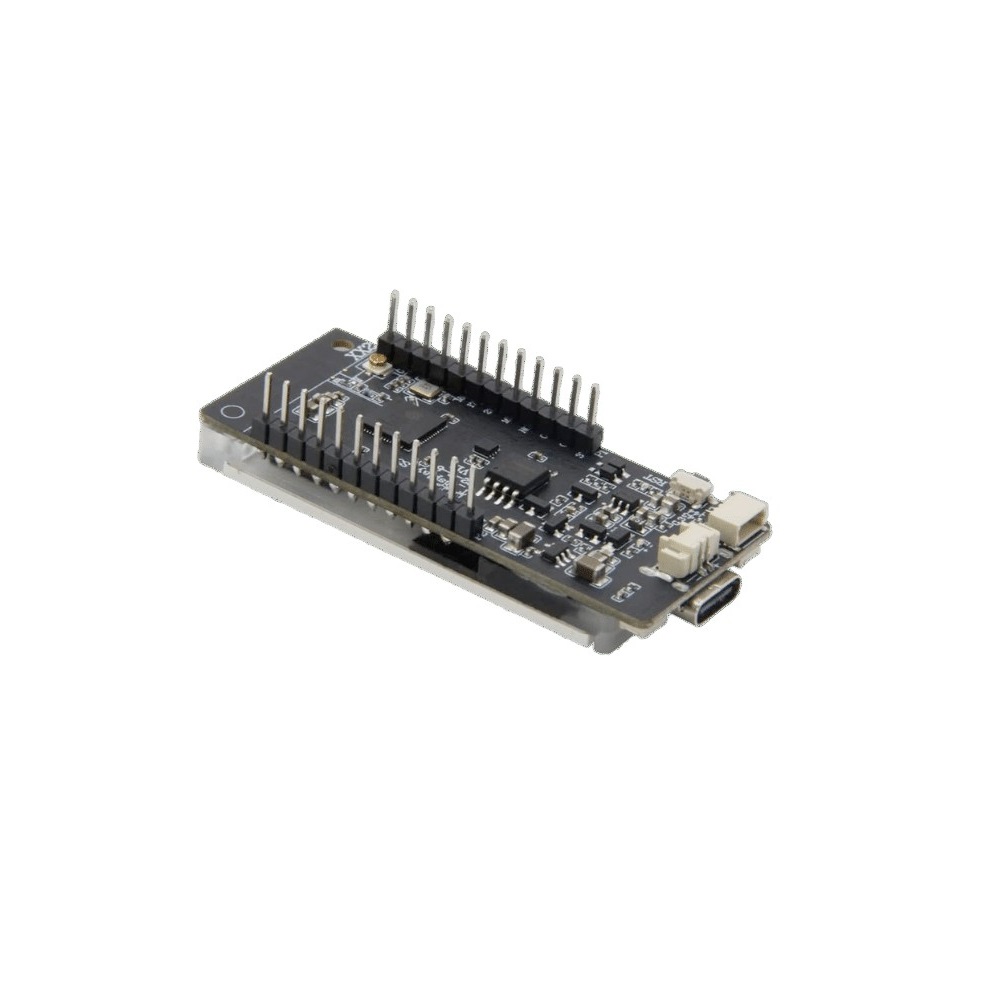

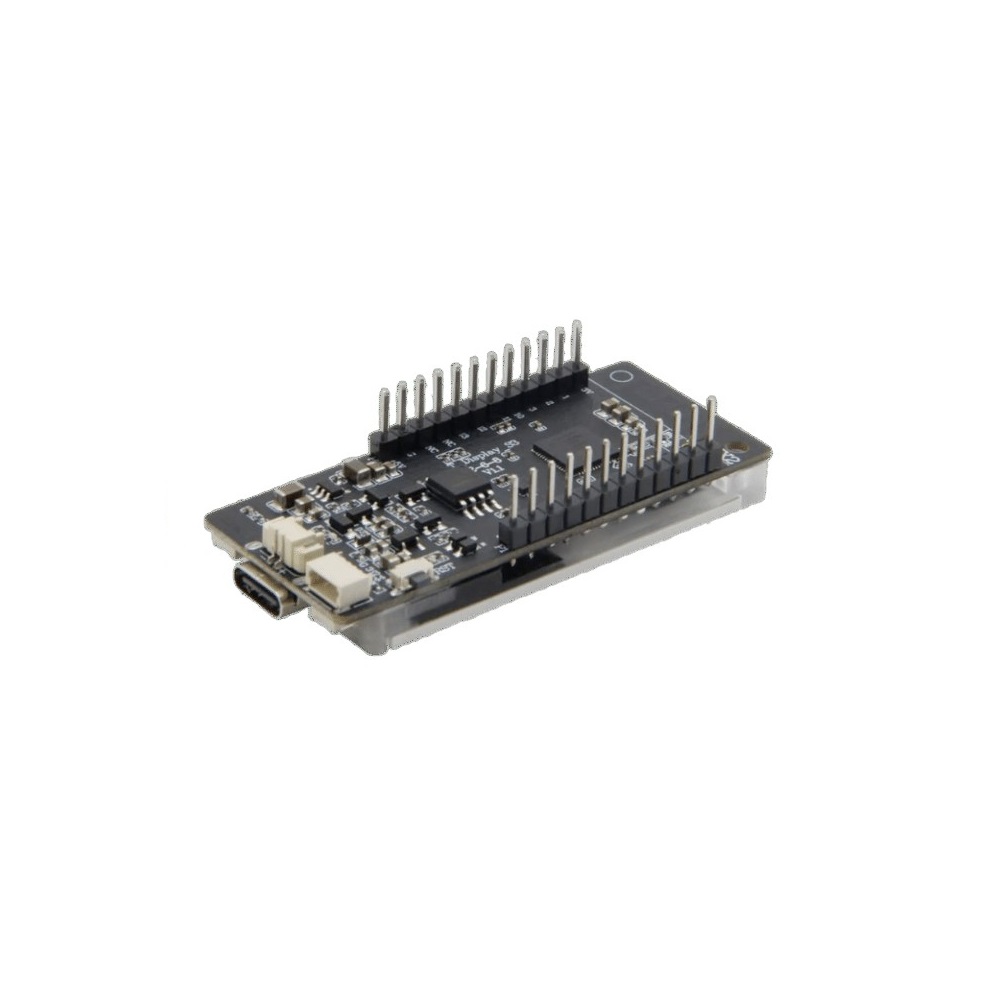

LILYGO T-Display-S3 ESP32-S3 1.9 inch ST7789 LCD płytka rozwojowa WiFi BT 5.0

Płytka rozwojowa LILYGO T-Display-S3 ESP32-S3 z wyświetlaczem LCD ST7789 o przekątnej 1,9 cala – Wi-Fi i Bluetooth 5.0

Dwurdzeniowy procesor ESP32-S3R8 LX7 | 16 MB pamięci Flash | 8 MB pamięci PSRAM | Wyświetlacz IPS TFT 1,9 cala | STEMMA QT / Qwiic

LILYGO T-Display-S3 to kompaktowa płytka rozwojowa oparta na dwurdzeniowym mikroprocesorze ESP32-S3R8 LX7. Wyposażona jest w 1,9-calowy, pełnokolorowy wyświetlacz IPS TFT z sterownikiem ST7789V, łączność Wi-Fi i Bluetooth 5.0, 16 MB pamięci Flash oraz 8 MB pamięci PSRAM. Płytka, zaprojektowana z myślą o projektach IoT, wbudowanych interfejsach graficznych i urządzeniach przenośnych, obsługuje środowisko Arduino IDE oraz MicroPython i jest wyposażona w wstępnie przylutowane listwy stykowe, co pozwala na natychmiastowe użycie.

Najważniejsze cechy:

• 1) Dwurdzeniowy procesor ESP32-S3R8 – Xtensa LX7 o częstotliwości do 240 MHz do zastosowań wymagających wysokiej wydajności
• 2) 1,9-calowy wyświetlacz IPS TFT – sterownik ST7789V, rozdzielczość 170 (H) x 320 (V), 8-bitowy interfejs równoległy
• 3) Łączność bezprzewodowa – Wi-Fi 802.11 i Bluetooth 5.0 + BT Mesh
• 4) Duża pojemność pamięci – 16 MB pamięci Flash i 8 MB pamięci PSRAM do zastosowań wymagających intensywnego przetwarzania danych
• 5) Obsługa baterii – 2-pinowe złącze JST-GH 1,25 mm z wykrywaniem napięcia baterii (IO04)
• 6) Interfejs rozszerzeń – STEMMA QT / Qwiic (JST-SH 1,0 mm, 4-pinowy) dla urządzeń peryferyjnych I2C
• 7) Elementy sterujące na płytce – przyciski Boot, Reset i IO14 ułatwiające programowanie i wprowadzanie danych przez użytkownika
• 8) Wstępnie przylutowane listwy stykowe – gotowe do natychmiastowego użycia z płytkami prototypowymi i płytkami nośnymi
• 9) Podwójne zasilanie – obsługa USB typu C i akumulatorów Li-Po
• 10) Platformy programistyczne – kompatybilność z Arduino IDE i MicroPython

Dane techniczne:

Zastosowanie:

• Urządzenia IoT i inteligentny dom – podłączone wyświetlacze i panele sterowania
• Wbudowane interfejsy graficzne – interfejsy graficzne dla urządzeń przenośnych i noszonych
• Przenośne projekty zasilane bateryjnie – obsługa baterii Li-Po z monitorowaniem napięcia
• Prototypowanie i rozwój – kompatybilność z Arduino IDE i MicroPython
• Projekty edukacyjne – nauka programowania ESP32-S3 z wbudowanym wyświetlaczem
• Monitorowanie czujników – STEMMA QT / Qwiic do rozbudowy czujników I2C

Ważne uwagi:

• Bateria nie wchodzi w skład zestawu – w razie potrzeby podłącz baterię Li-Po 3,7 V za pomocą złącza JST-GH.
• Do programowania i zasilania należy używać kabla USB 2.0 (USB-A do USB-C).
• Złącza pinowe są wstępnie przylutowane do płytki – gotowe do natychmiastowego użycia.
• Kompatybilny ze sterownikiem wyświetlacza ST7789.

Zestaw zawiera:

• 1 × płytka rozwojowa LILYGO T-Display-S3 (z wstępnie przylutowanymi listwami stykowymi i akrylową płytką mocującą wyświetlacz)
• 1 × kabel bateryjny JST 1,25 mm
