GVDA Zasilacz DC GD-G1203 wtyczka EU

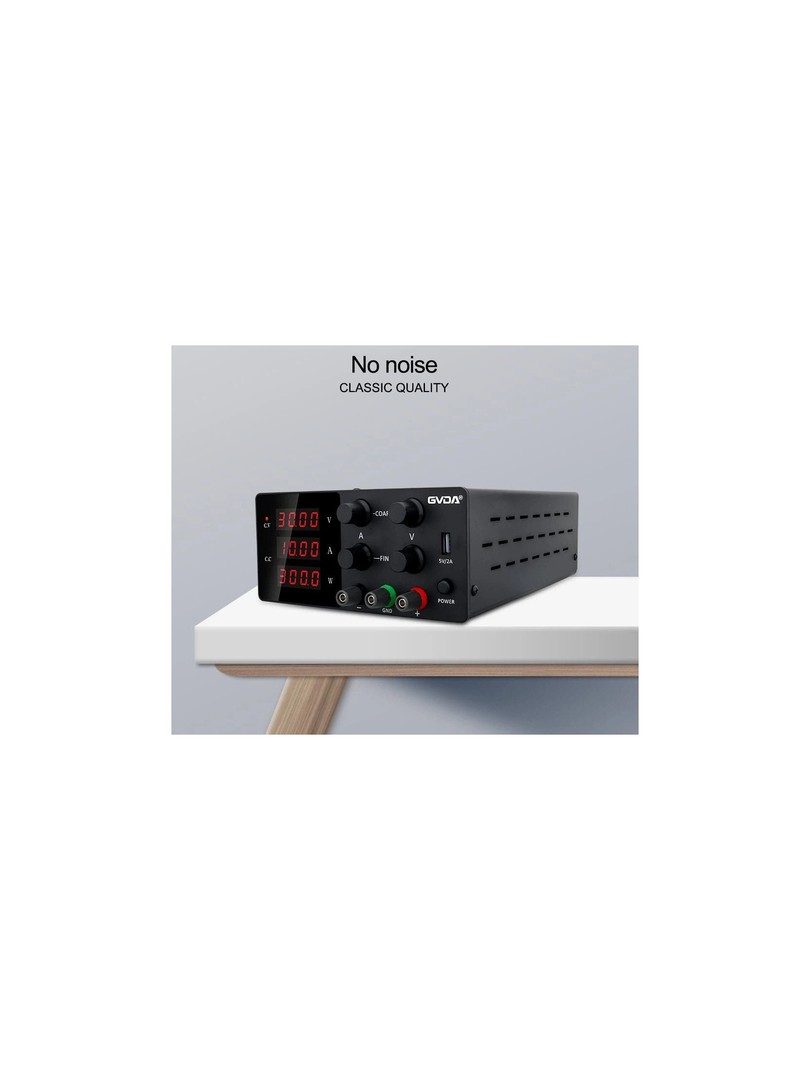

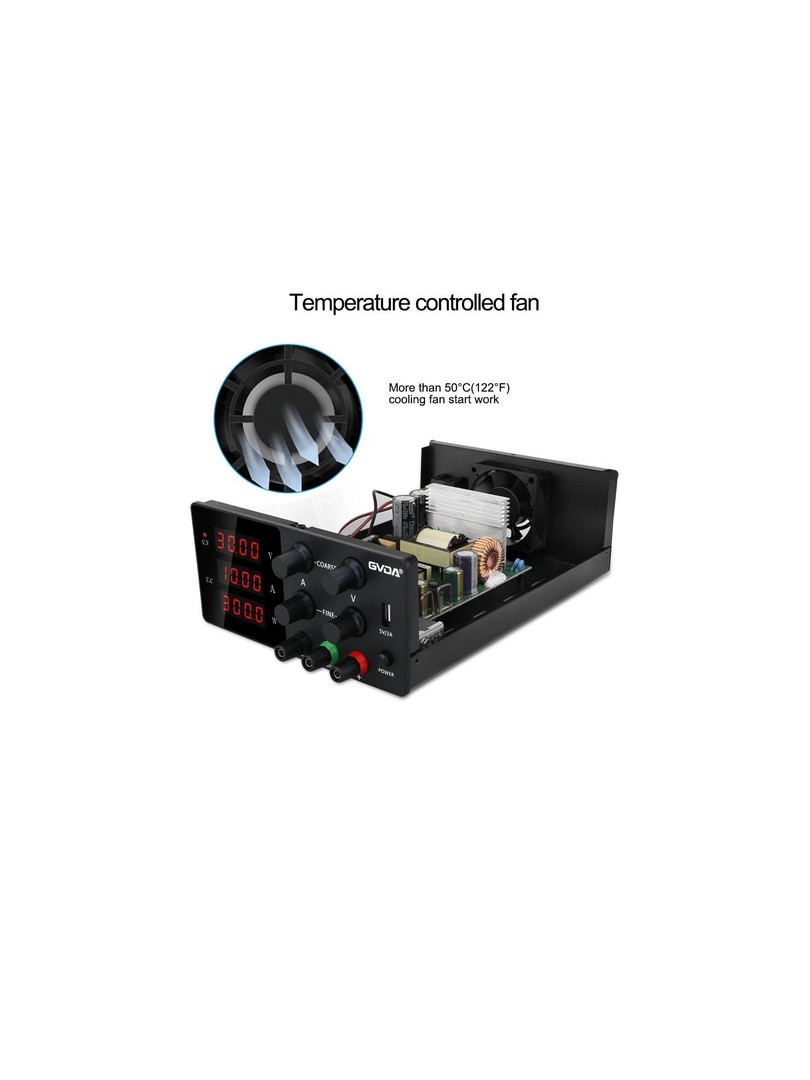

Regulowany zasilacz DC GVDA jest wszechstronnym i precyzyjnym narzędziem, zaprojektowanym do różnych zastosowań elektronicznych. Charakteryzuje się jednoczesnym wyświetlaniem napięcia (V), prądu (A) i mocy (W) na wyświetlaczu LED, oferując stałą kontrolę napięcia i prądu dla dokładnej pracy. Wyposażony w zabezpieczenie przed przeciążeniem, zapewnia bezpieczne użytkowanie. Dodatkowe zalety obejmują cichą pracę, płynną regulację mocy wyjściowej, wstępne ustawienia napięcia i prądu oraz wentylator z regulacją temperatury zapewniający wydajne chłodzenie. Zasilacz ten jest przyjazny dla użytkownika, dzięki czemu idealnie nadaje się do warsztatów lub laboratoriów wymagających niezawodnych rozwiązań zasilania.

MODEL: GD-G1203

Napięcie wejściowe: 220 V

Napięcie wyjściowe: 120V

Prąd wyjściowy: 3A

Środki ostrożności podczas korzystania z zasilacza stabilizowanego DC

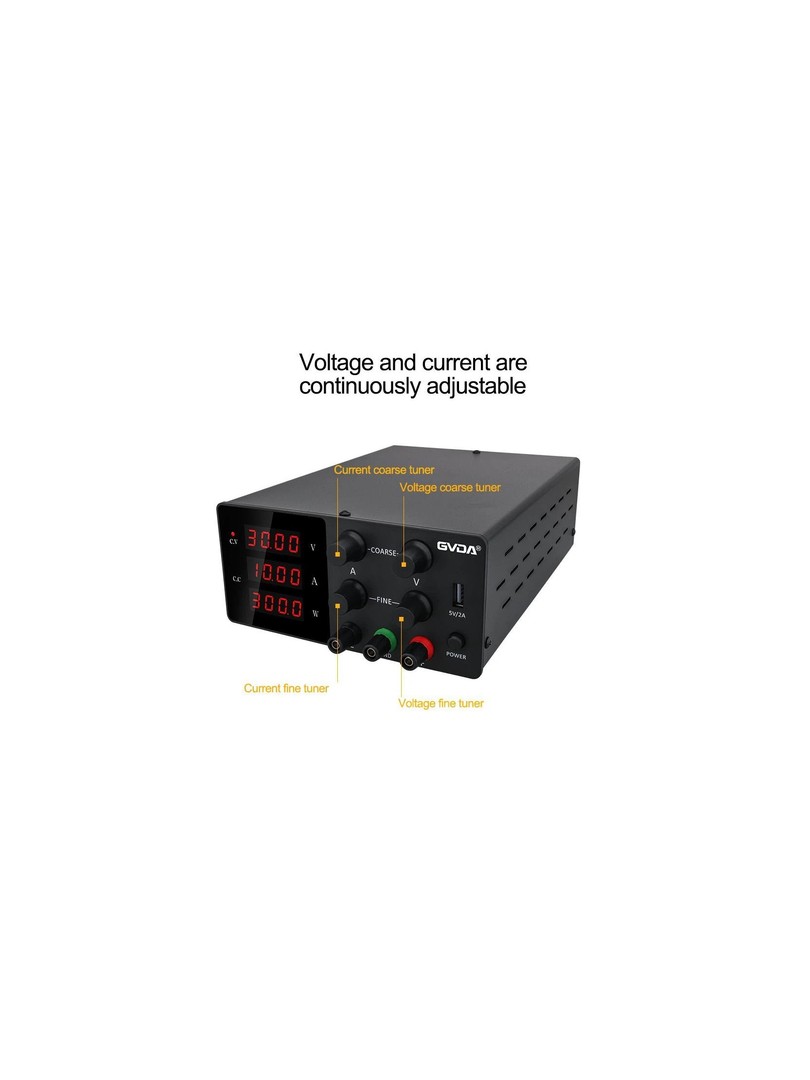

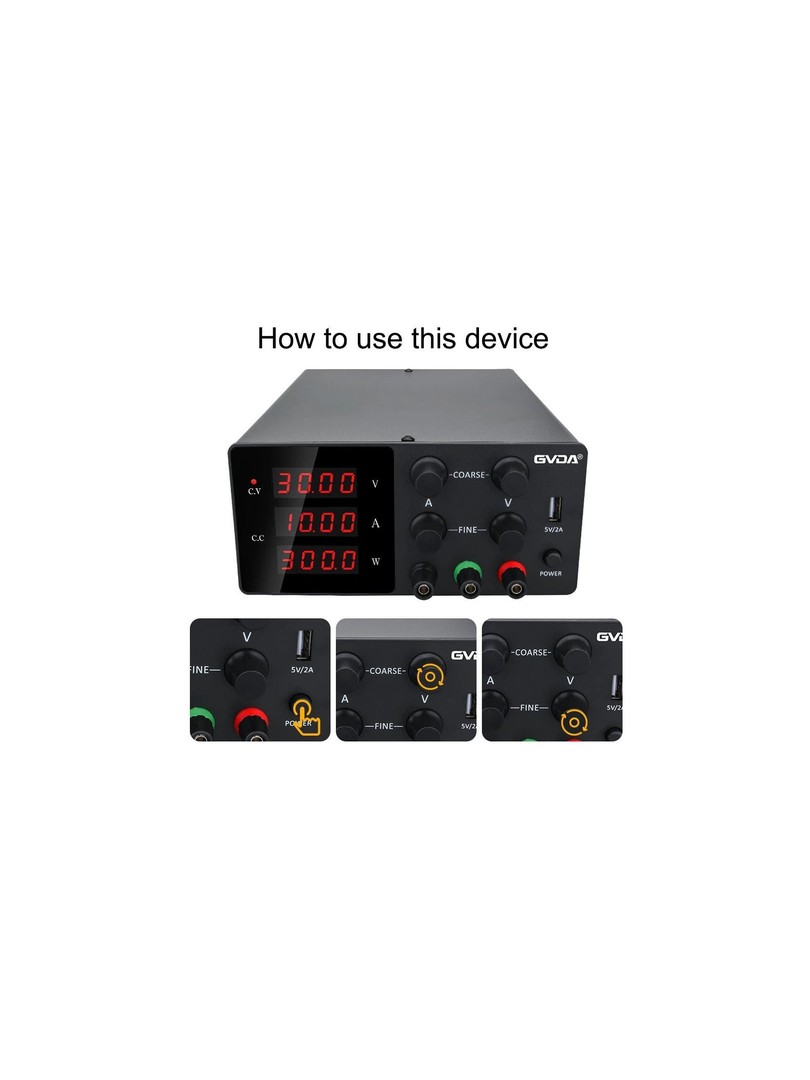

1. Najpierw należy stopniowo regulować przycisk „Coarse” zgodnie z wymaganym napięciem, a następnie stopniowo regulować przycisk „Fine”, aby zapewnić prawidłowe dopasowanie. Na przykład, jeśli wymagane jest napięcie wyjściowe 12 V, należy ustawić przycisk „regulacji zgrubnej” na 15 V, a następnie ustawić przycisk „regulacji dokładnej” na 12 V, w przeciwnym razie napięcie nie osiągnie 12 V, a maksymalne napięcie wyjściowe nie osiągnie 12 V.

2. Ustaw żądane napięcie, a następnie ponownie podłącz urządzenie do obciążenia.

3. W przypadku konieczności zmiany biegu „regulacji zgrubnej” podczas pracy, należy najpierw odłączyć obciążenie, ustawić napięcie wyjściowe na żądaną wartość, a następnie podłączyć obciążenie.

4. Jeśli obciążenie zostanie zwarte lub przeciążone podczas pracy, należy najpierw odłączyć obciążenie, następnie nacisnąć przycisk „recovery” lub wyłączyć zasilanie, a następnie włączyć je ponownie, aby przywrócić normalne napięcie. Podłącz po usunięciu usterki obciążenia.

5. W przypadku łączenia szeregowego zasilaczy o różnych prądach nominalnych, prąd wyjściowy musi odpowiadać wartości nominalnej minimalnego prądu nominalnego.

6. Każdy zasilacz posiada głowicę pomiarową do wyświetlania prądu wyjściowego lub napięcia wyjściowego kanału w różnych stanach A/V. Zwykle umieszczona w stanie wskazującym napięcie.

7. Każdy kanał posiada dwa złącza wyjściowe, czerwone i czarne. Czerwone złącze oznacza „+”, czarne złącze oznacza „-”, a czarne złącze z czarnym symbolem „uziemienia” na środku panelu sterowania wskazuje to połączenie. Podłącz do obudowy i podłącz do każdego gniazda. Jedno wyjście nie ma połączenia elektrycznego i jest używane tylko jako przewód bezpieczeństwa. Łatwo zrozumieć, że symbol „uziemienia” oznacza masę, a „+” i „-” oznaczają dodatnią i ujemną moc wyjściową do zasilania wzmacniacza operacyjnego z podwójną mocą.

8. Dwa napięcia mogą być połączone szeregowo. Jednoczesne użycie jest zabronione. Ponieważ zasilacz jest urządzeniem zasilającym, zaciski wyjściowe nie mogą być zwarte przez długi czas.

Zawartość opakowania:

1 * Zasilacz DC

1 * Kabel zasilający z wtyczką EU

1 * Klips (Crocodile Clip Line)
