Służy do analizy wydajności ładowania, monitorowania dostarczania mocy (PD) oraz testowania kabli, ładowarek i banków energii, w tym aplikacji PD3.1 o dużej mocy.

Kluczowe cechy

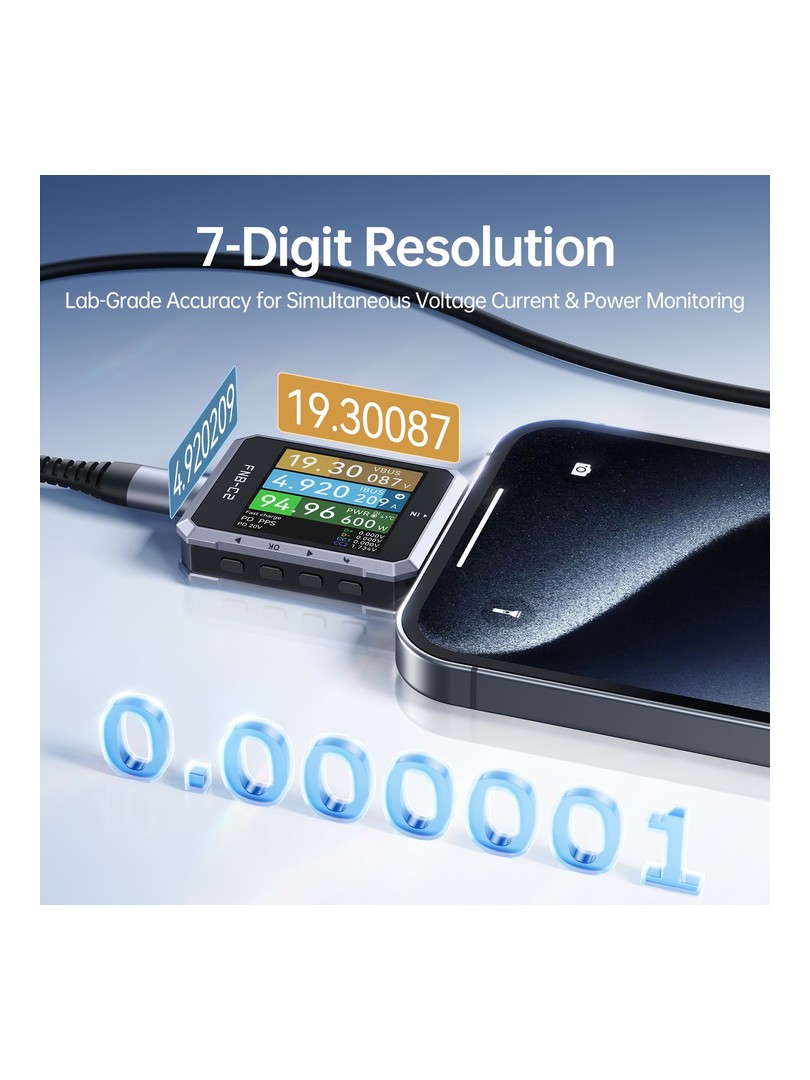

Kompleksowy pomiar: monitoruje napięcie, prąd i moc w czasie rzeczywistym.

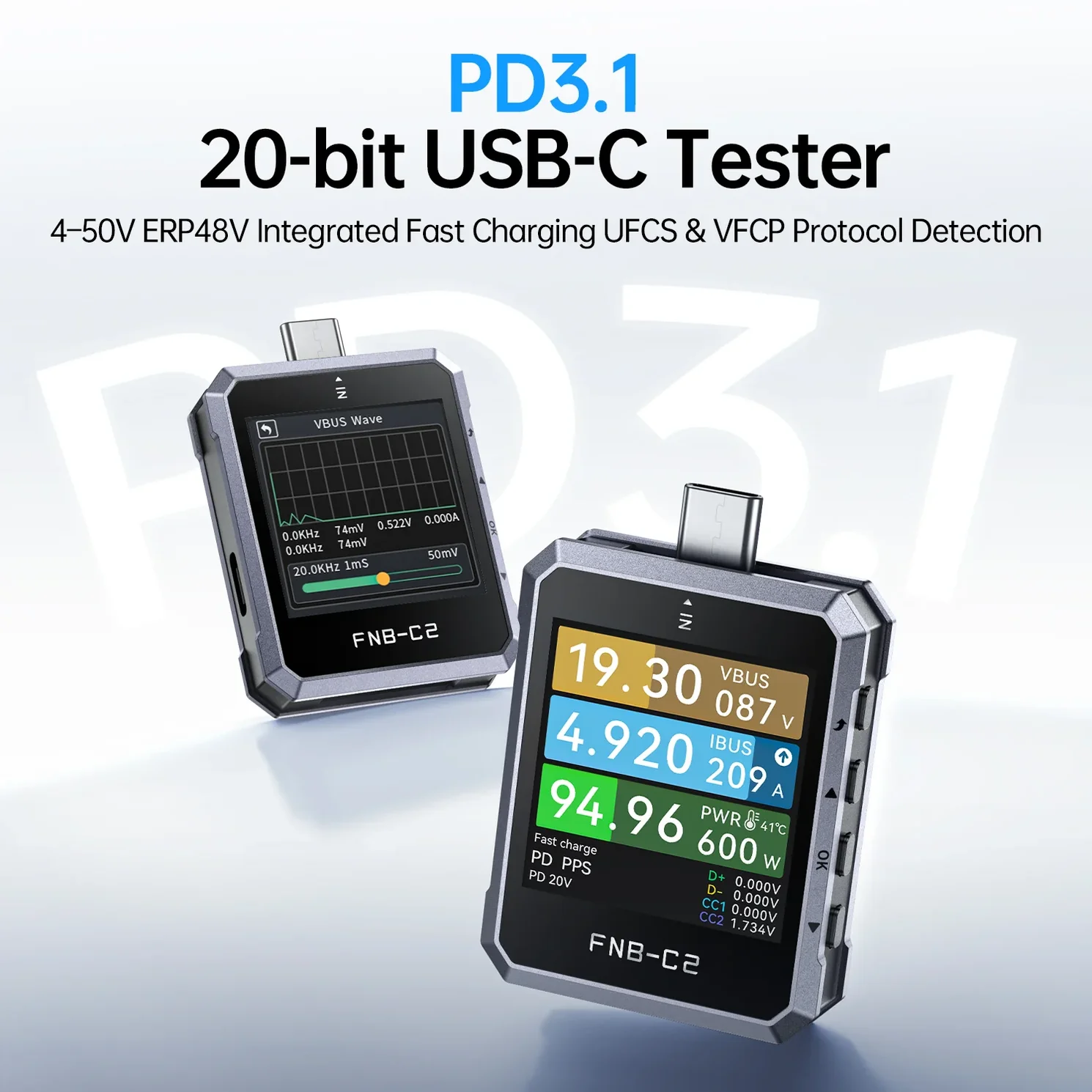

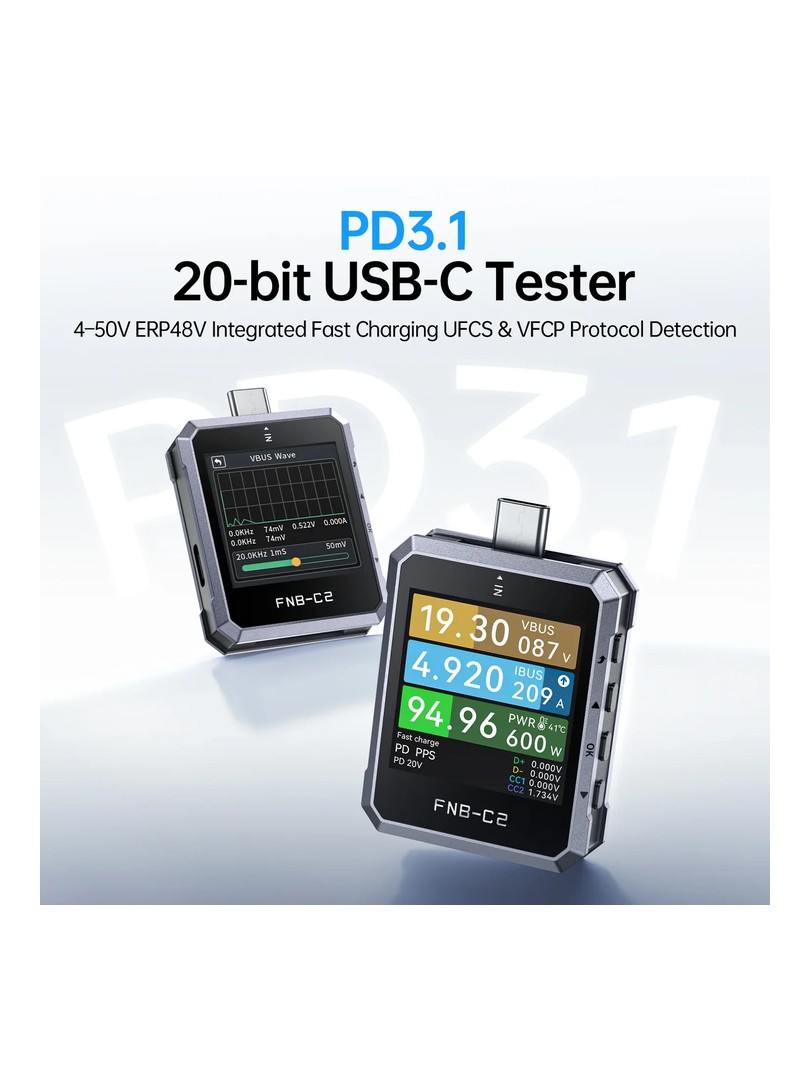

Obsługa PD3.1: zgodność z rozszerzonym zakresem mocy (EPR) do 240 W.

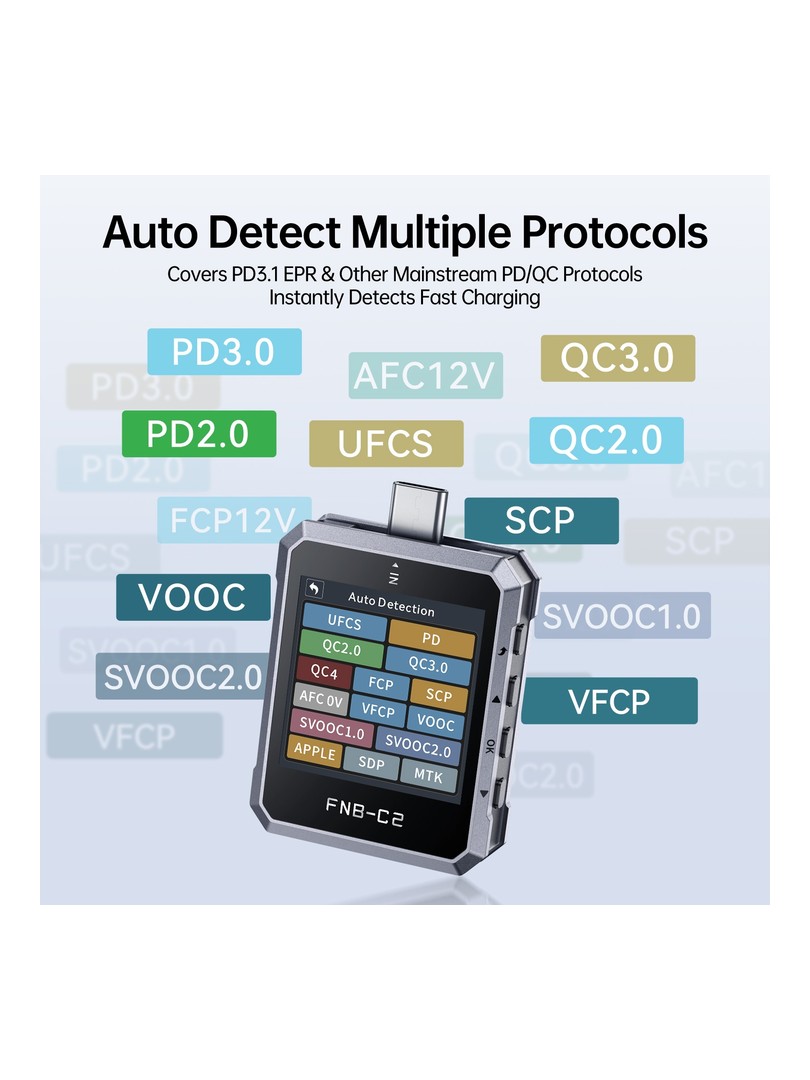

Wykrywaniei wyzwalanie protokołów: obsługa wielu standardów szybkiego ładowania.

Rejestrowanie danych: śledzi pojemność, energię i czas z wieloma grupami pamięci.

Wyświetlacz kształtu fali: wizualizuje krzywe napięcia/prądu i zachowanie tętnienia.

Wykrywaniekabli eMarker: odczytuje dane chipów z kabli typu C.

Monitorowanie protokołu: wyświetla dane komunikacji PD.

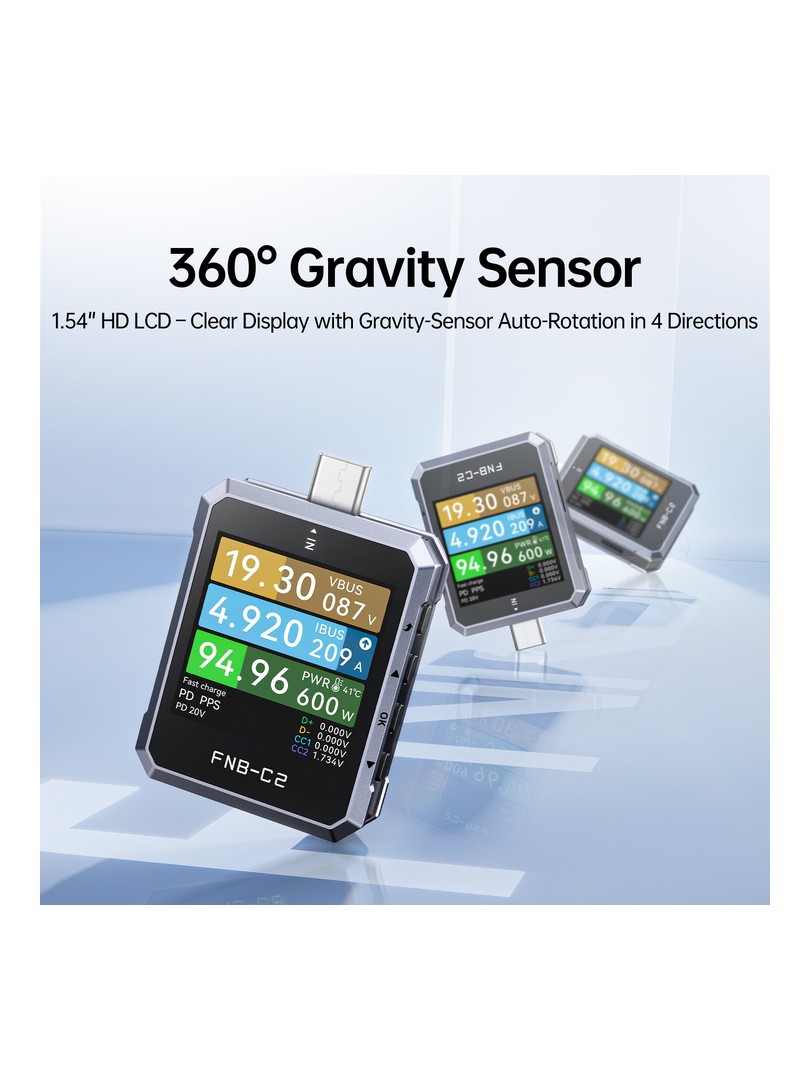

Automatyczny obrót ekranu: wbudowany czujnik grawitacyjny dostosowuje orientację.

Specyfikacja techniczna

Wyświetlacz: 1,54-calowy TFT LCD, 240×240

Interfejs: Wejście/wyjście USB typu C

Zakres napięcia: 4-50V

Zakres prądu: 0-6.5A

Zakres mocy: 0-240W

Napięcie D+/D-: 0-3.3V

Napięcie CC1/CC2: 0-3,3V

Pojemność: 0-9999.99Ah

Energia: 0-9999.99Wh

Czas nagrywania: do 9 godzin (na grupę)

Uwagi

Nie przekraczać napięcia wejściowego 50V.

Nie przykładać więcej niż 16V do portu komunikacyjnego PC.

Należy zachować ostrożność podczas uruchamiania trybów szybkiego ładowania wysokonapięciowego.

Urządzenie może się nagrzewać przy dużym obciążeniu.

Pakiet zawiera

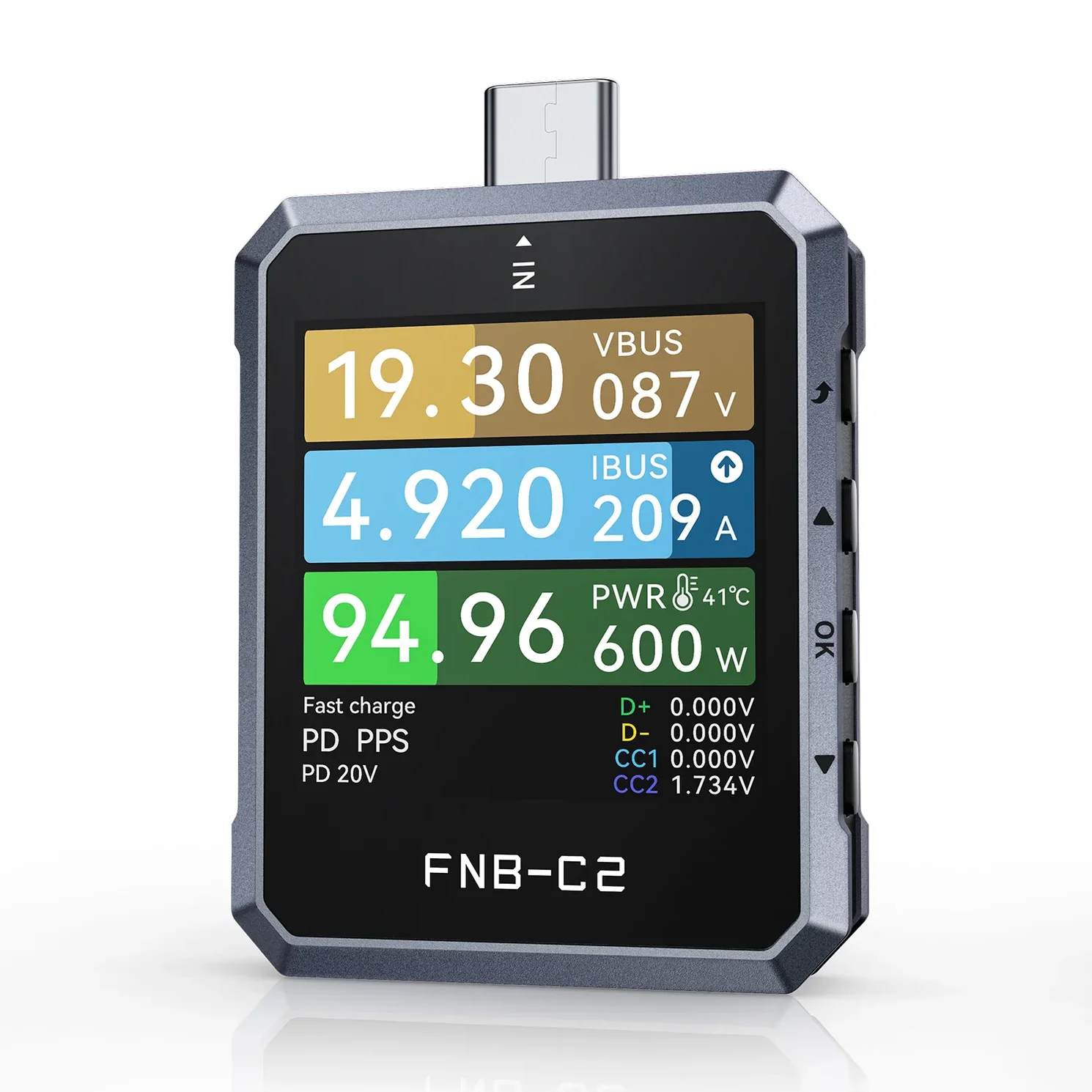

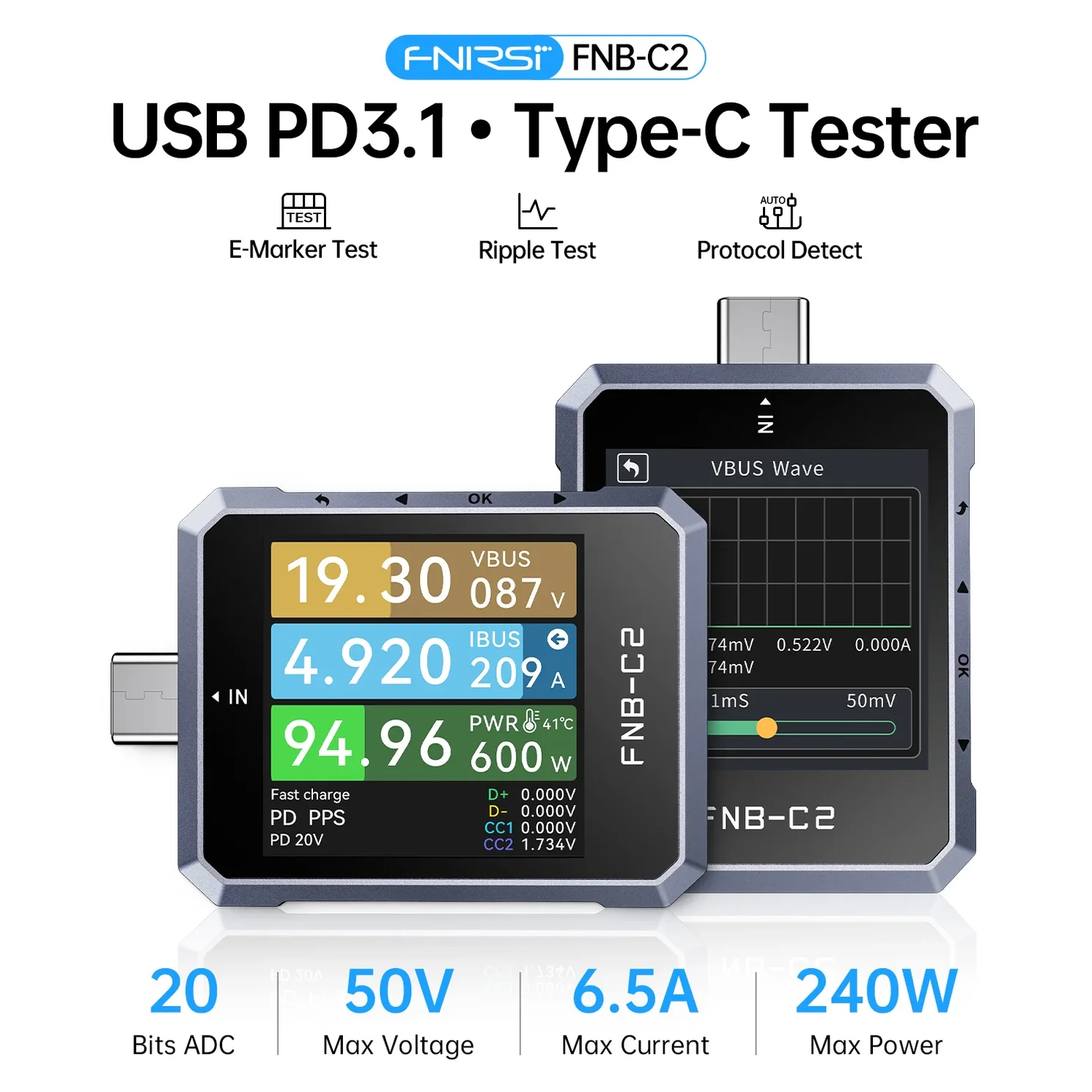

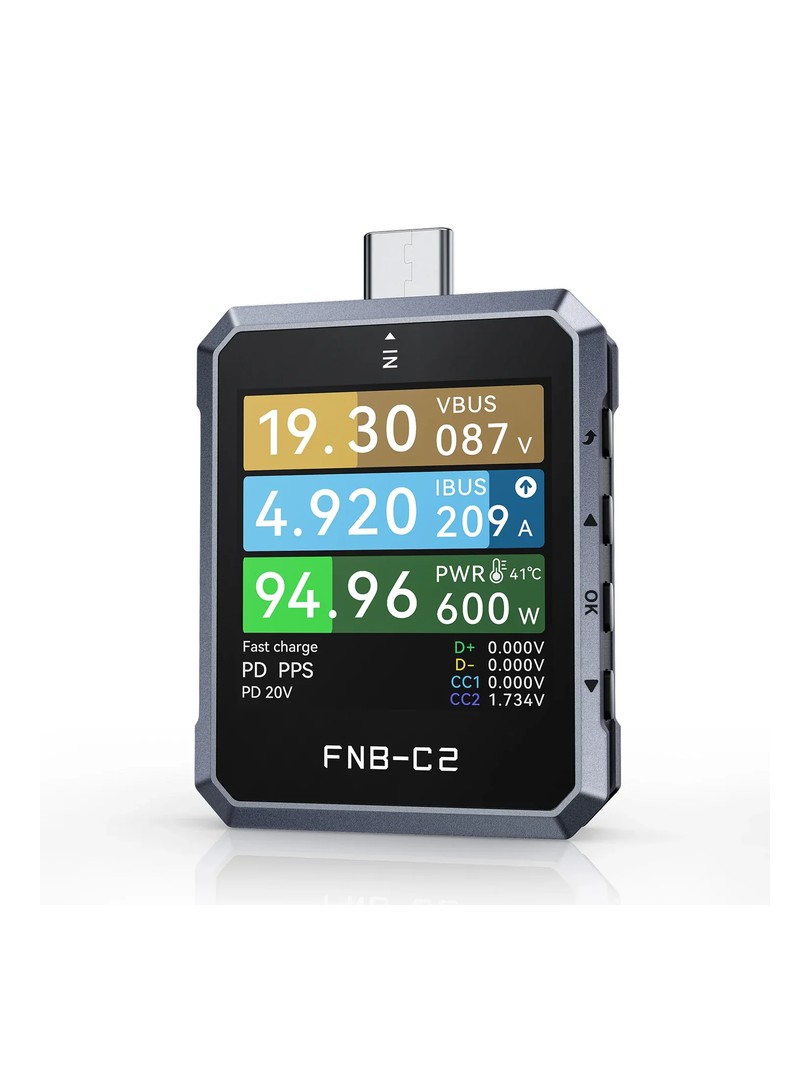

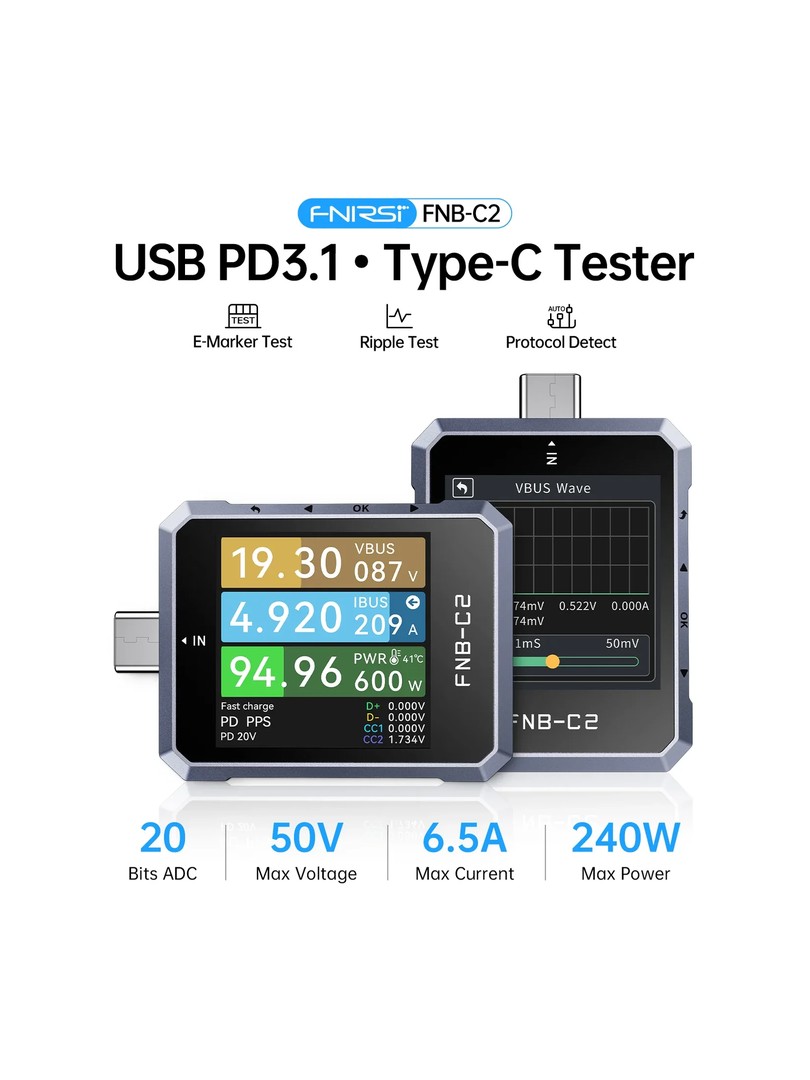

1 × FNIRSI FNB-C2 Tester zasilania USB typu C

FNIRSI FNB-C2 zapewnia kompaktowe i zaawansowane rozwiązanie do testowania nowoczesnych systemów zasilania USB, w tym środowisk ładowania PD3.1 o dużej mocy.
